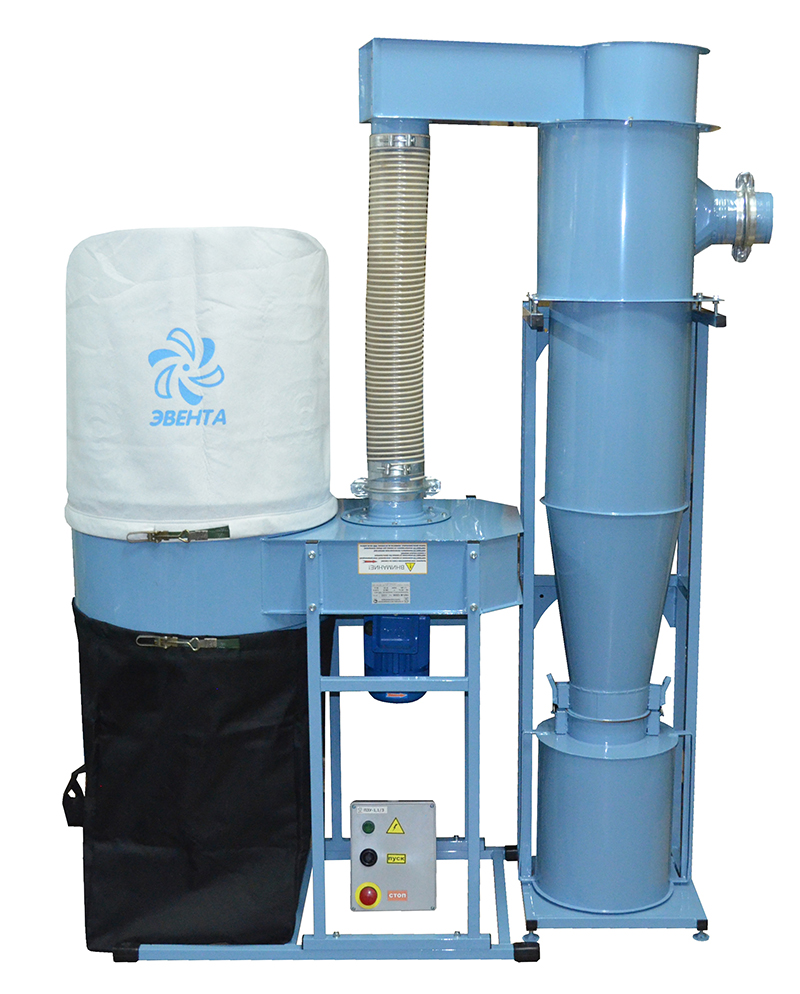

Пылесос локальный с 2-х ступенчатой очисткой УВП-ЦМ
для металлообрабатывающих участков шлифовки и заточки.

Пылесос локальный промышленного назначения – предназначен для удаления и очистки запылённого воздуха от примесей пыли, мелкой и крупной металлической стружки, образующейся при обработке материалов, в том числе методом сырой и сухой шлифовки на заточных, шлифовальных и металлорежущих станках. УВП-ЦМ осуществляет очистку воздуха при обработке ряда материалов: металлов, твердосплавных напаек, материала стеллит, алюминия, медных сплавов, кожи, резины, полиуретана, ПВХ.
УВП-ЦМ рекомендуется использовать для обслуживания станков шлифовальной группы, торцовочных станков, наждаков, заточных приспособлений, ручных шлифовальных машин, бор машин.
Ограничение в эксплуатации: запрещается эксплуатация комплекса во взрывоопасных помещениях, а также с концентрацией мелкодисперсной пыли более 0,4 гр./м3 и величиной менее 20 мкм., с температурой частиц попадающих в циклон более +120 С0.

Степень очистки воздуха 99,9 %

Комплект поставки:

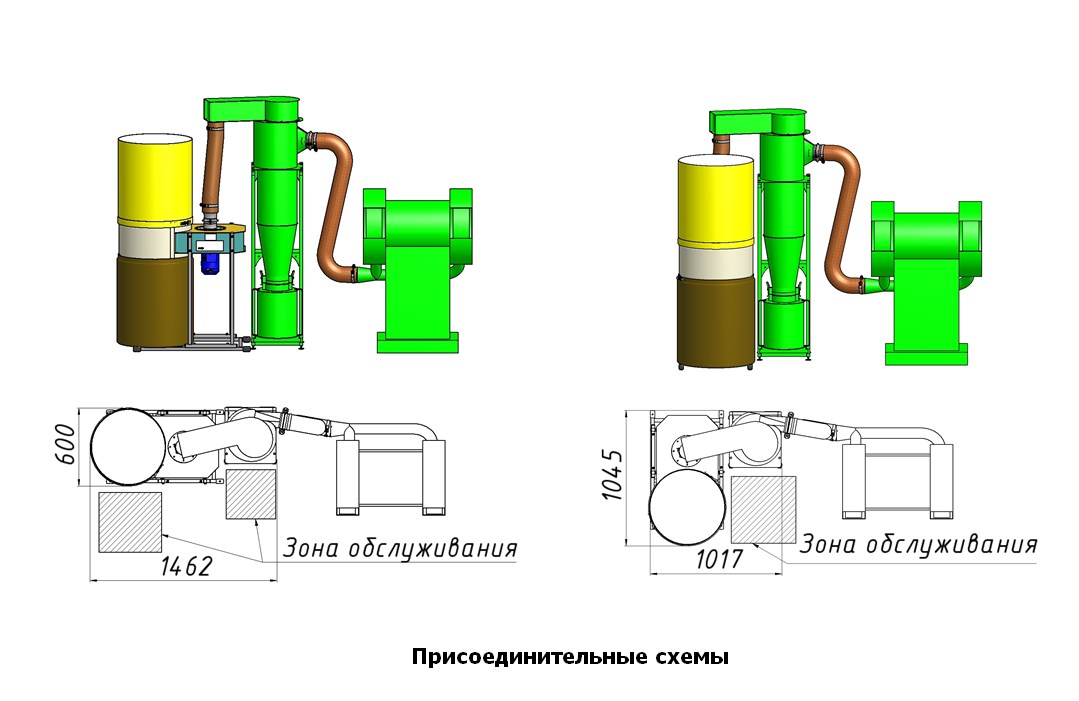

1. Циклон ЦМ-310-А (ЦМ-430-А) с присоединительными элементами, соединяющих циклон с УВП (шланг гофр.ПВХ, патрубок, бандаж) на стойке с баком-накопителем;
2. Установка УВП-М 800К или УВП-М 1200К (УВП-М 2000К или УВП-М 3000К) с пускозащитной электроаппаратурой.
В комплектацию не включены воздуховоды, соединяющие станочное оборудование с циклоном.

Принцип работы:

Первоначально запыленный воздух попадает в циклон, который является первой ступенью очистки (грубая очистка) и выполняет роль искрогасителя, не позволяющим горячим крупным частицам попадать в фильтр тонкой очистки. В циклоне происходит осаждение крупных частиц, масленого тумана, паров жидкостей в баке-накопителе. На второй ступени (тонкая очистка), воздух попадает в установку УВП-М, в которой происходит окончательная очистка и возврат очищенного воздуха в помещение.

Технические характеристики

Наименование параметра

УВП-ЦМ 800К
с циклоном
ЦМ-310-А

УВП-ЦМ 1200К
с циклоном
ЦМ-310-А

УВП-ЦМ 2000К
с циклоном
ЦМ-310-А

УВП-ЦМ 3000К
с циклоном
ЦМ-310-А

Производительность максимальная, м³/час

800

1200

2000

3000

Максимальный всасывающий поток, м/с

28

30

30

27

Разрежение установки Рст, Па

1450

1700

1850

1950

Диаметр патрубка циклона, мм

120

120

180

180

Номинальная мощность, кВт

0,55

1,1

1,5

2,2

Напряжение, В

380

380

380

380

Напряжение, В

380

380

380

380

Масса, кг (не более)

83

86

92

100

Габаритные размеры в сборе, мм:
длина
ширина
высота


1500
600
1910


1500
600
1910


1700
600
2450


1700
600
2450

Размеры тары, м: (два грузовых места)
Первое место: Длина*Ширина*Высота
Второе место: Длина*Ширина*Высота


1,55*0,65*0,65
1,9*0,65*0,65


1,55*0,65*0,65
1,9*0,65*0,65


1,55*0,65*0,65
2,5*0,7*0,7


1,55*0,65*0,65
2,5*0,7*0,7

Масса брутто, кг (не более)

132

135

150

165
