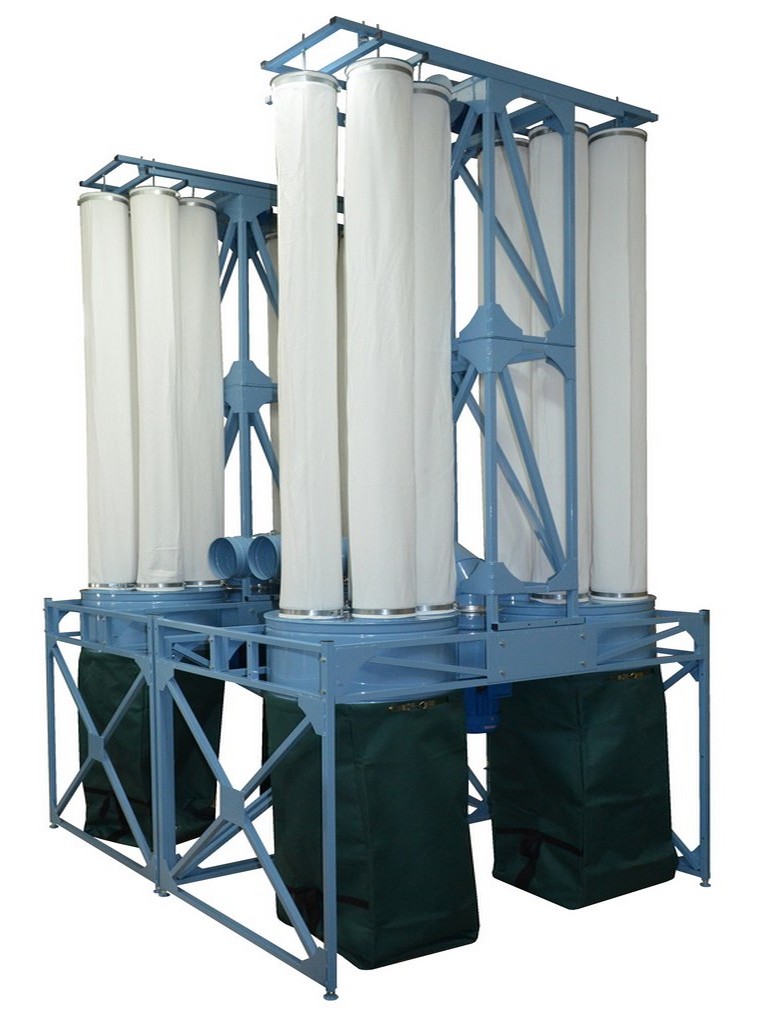

предназначена для удаления сухой, не склонной к слипанию пыли образующейся в процессе обработки ДСП, ДВП, ОСП, древесины, пластика, при фасовке сыпучих материалов.
Запыленный воздух отсасывается из рабочей зоны и, проходя через фильтрующие рукава установки, очищается и возвращается в помещение. Остаточная запыленность очищенного воздуха соответствует ГОСТ 12.1.055-88.
Пыль, отделенная фильтрами накапливается в накопительных мешках установки.
Максимальная величина удаляемых элементов не должна превышать 20 мм. Регенерация фильтров производится в автоматическом режиме, путём их встряхивания, цикл встряхивания обеспечивается электросхемой пульта управления установки. Цикл регенерации происходит после каждой остановки вентилятора.
Область применения:
Установки применяются для обслуживания форматно-раскроечных станков, обрабатывающих центров с ЧПУ, шлифовальных, калибро-шлифовальных станков, пантографов и др. станков в столярных и мебельных цехах.Технические характеристики
Наименование параметра | УВП-П 6000К |
---|---|
01. Производительность максмальная, м³/час | 7100 |
02. Площадь фильтрования, м², не менее | 25 |
03. Разрежение, создаваемое вентилятором, Па | 3650 |
04. Сопротивление фильтровального блока принимать в расчётах (статическое), Па | 1000 |
05. Диаметр входа в вентилятор, мм | 280 |
06. Степень очистки воздуха не менее, % | 99.9 |
07. Номинальный среднемедианный размер улавливаемых частиц, мкм | 15 |
08. Количество фильтрующих рукавов, шт | 20 |
09. Количество накопительных мешков, шт | 4 |
10. Объем накопительных мешков, м³ | 4*0.25 |
11. Частота вращения вентилятора, об/мин | 2860 |
12. Номинальная мощность вентилятора, кВт | 5.5 |
13. Номинальная мощность вибраторов, кВт | 2*0.25 |
14. Напряжение, В | 380 |
- род тока питающей сети | переменный трёхфазный |
15. Вид установки агрегата | стационарный |
16. Габаритные размеры (длина/ширина/высота) не более, мм: | 2820/2100/3350 |
17. Масса, кг, не более | 400 |
18. Транспортные параметры: | |
-количество-во мест | 3 |
-масса, кг | 650 |
-объём, м3 | 5.5 |

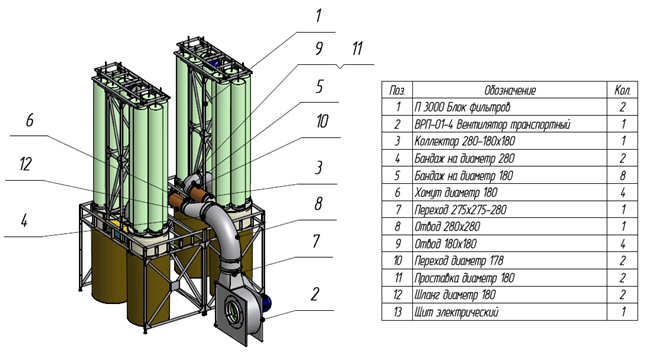

Комплектность поставки

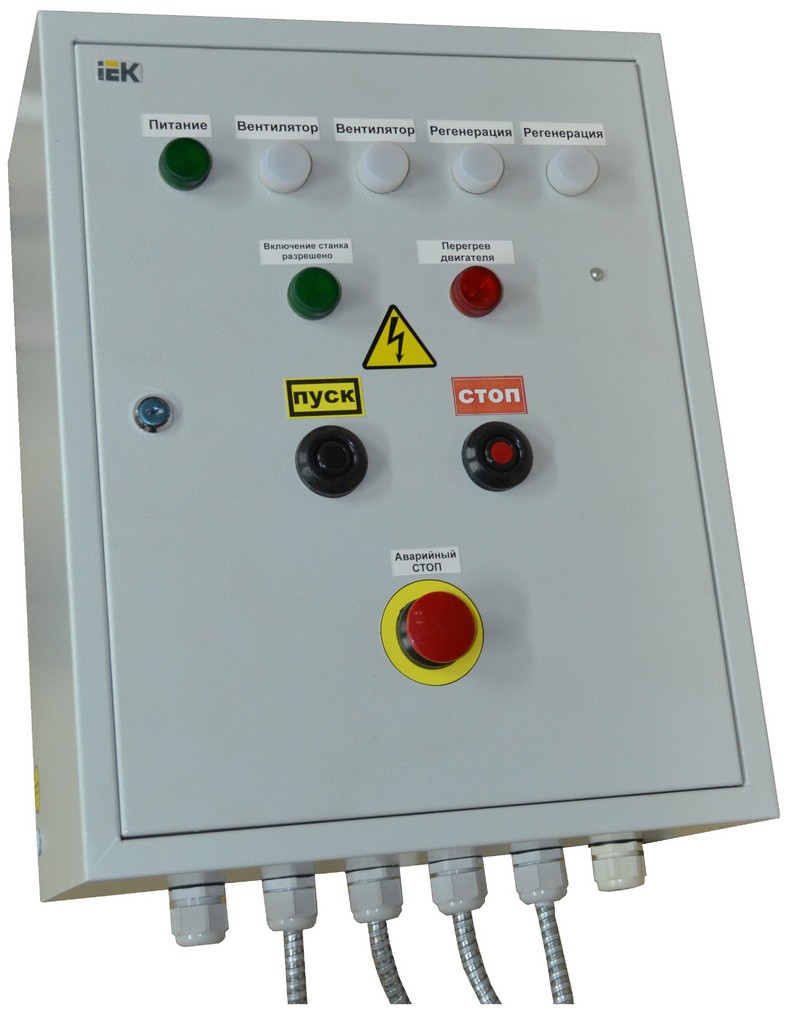

В комплектацию установки входит шкаф управления с пускозащитной аппаратурой, которая обеспечивает полную защиту электроагрегатов и подключенных силовых цепей от рабочих перегрузок.
