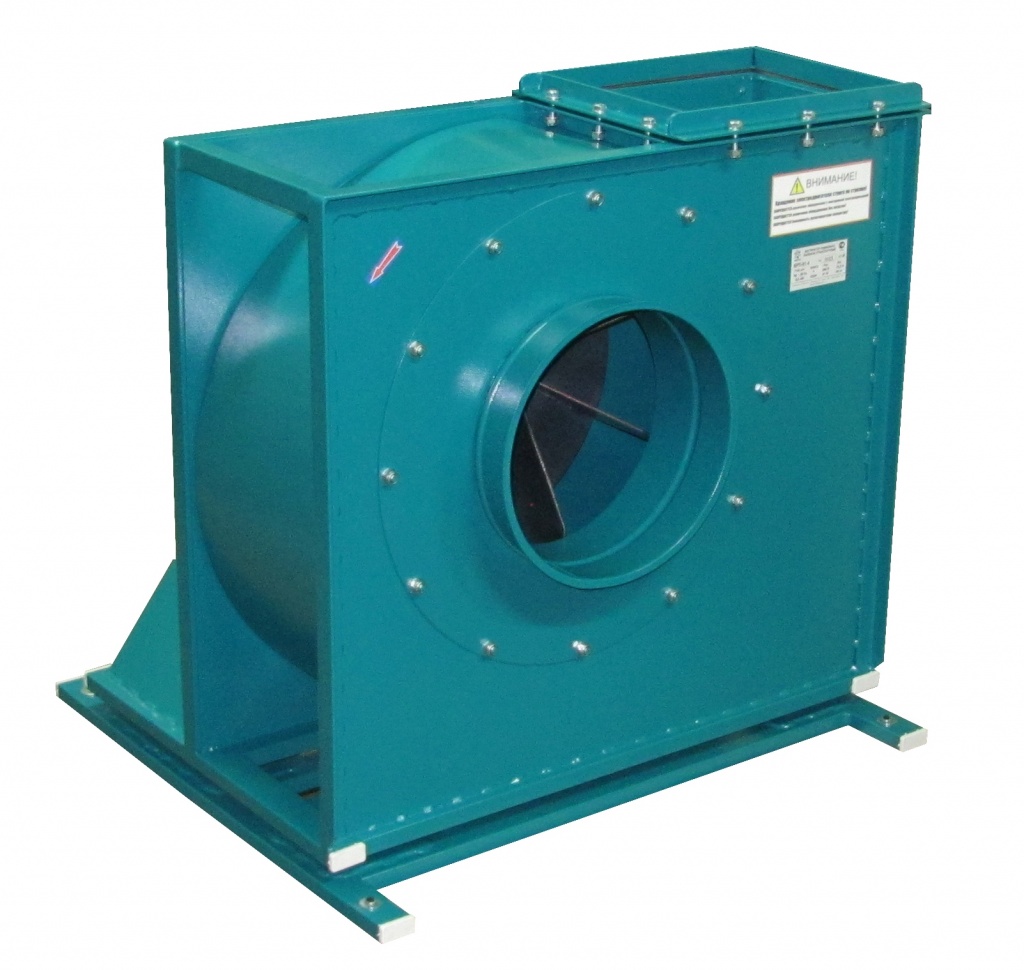

Вентилятор пылевой ВРП 01-4 предназначен для транспортирования и удаления не склонных к слипанию материалов. Применяется в системах пылеочистных установок для удаления древесной пыли и стружки от деревообрабатывающих станков, в системах пневмотранспорта, для удаления и транспортирования пыли и стружки, как сухого материала, так и материала естественной влажности в столярных и лесопильных производствах с размерами удаляемых элементов до 70 мм. Установлена усиленная крыльчатка открытого типа.
Пылевые вентиляторы ВРП предназначены для перемещения воздуха и других газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80°С, не содержащих пыли и твердых примесей в количестве более 500г/м3. Вентиляторы служат для создания разности давления, под действием которой в системе трубопроводов создаётся воздушный поток.
Изготавливаются по первому конструктивному исполнению, согласно ГОСТ 5976-90. При таком исполнении рабочее колесо вентилятора находится на валу электродвигателя. Вентиляторы могут быть выполнены в напольном и настенном исполнении.
В комплект вентилятора включены: виброопоры, рама опорная напольного исполнения, ПЗУ-пускозащитная аппаратура.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Вентилятор ВРП 01-4 |
|---|---|
| 1. Максимальная Производительность, м³/час | 7500 |
| 2. *Эксплуатационная производительность, м³/час | 4300 |
| 3. Разрежение, создаваемое вентилятором, Па | 2750 |
| 4. Диаметр входного патрубка, мм | 280 |
| 5. Размер выходного окна, мм | 240 х 300 |
| 6. Диаметр колеса (крыльчатки) вентилятора, мм | 400 |
| 7. Частота вращения вентилятора, об/мин | 2860 |
| 8. Номинальная мощность, кВт | 5,5 |
| 9. Напряжение, В род тока питающей сети. | 380 переменный трехфазный |
| 10. Габаритные размеры, мм,: Длина*ширина*высота | 655*615*755 |
| 11. Масса, кг, не более | 65,0 |
* Рекомендуем, при «предварительном» подборе вентилятора воспользоваться характеристикой ЭКСПЛУАТАЦИОННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ, как информацией, в которой учитываются потери производительности в результате наличия в присоединительной схеме сопротивлений воздуховодов и заборных устройств на станках. Данные не являются величиной фактической и носят рекомендательный характер.
Комплектация ВРП 01-4
| Наименование | Кол-во(шт) |
|---|---|
| 1. Вентилятор с крыльчаткой | 1 |
| 2. Электродвигатель АИР100L2 5,5кВт*3000 | 1 |
| 3. Пуско – защитное устройство ( ПЗУ ) | 1 |
| 4. Фланец 240 х 300 мм. (ответный) | 1 |
| 5. Рама опорная | 1 |
| 6. Виброопора | 6 |
| 7. Паспорт, руководство по эксплуатации | 1 |
Варианты исполнения ориентации корпуса ВРП 01-4
