Выбор аспирации по техническим характеристикам установок

УВП-М

Установки вентиляционные пылеулавливающие серии УВП-М предназначены для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы, в условиях мебельных (М) и столярных производств. Предназначены для обслуживания станков форматно-раскроечной группы, станков с ЧПУ, обрабатывающих центров. Установки не предназначены для работы со станками обрабатывающими сырой (естественной влажности) пиломатериал.

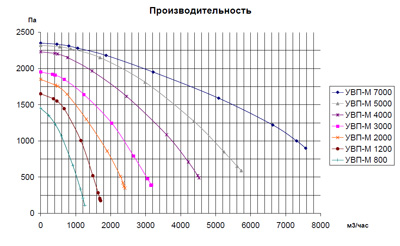

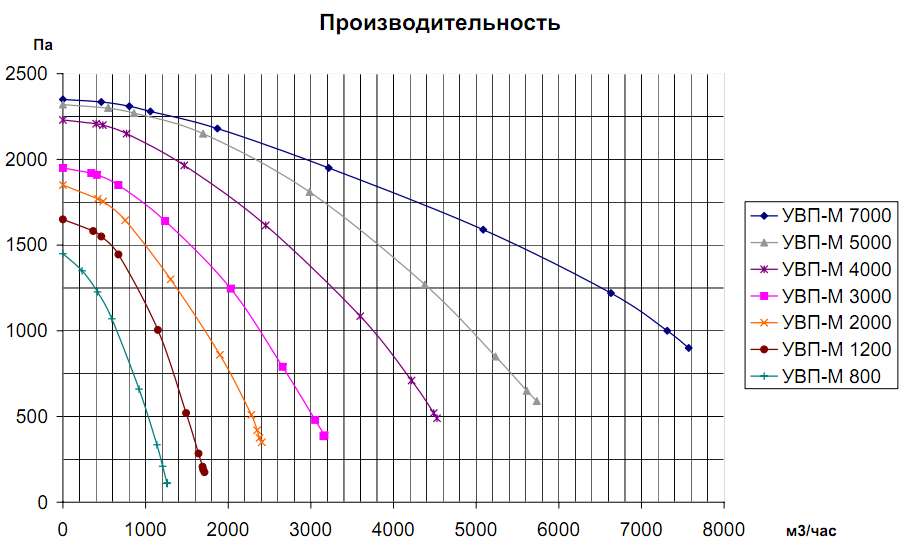

Технические характеристики УВП-М

Наименование параметра	УВП-М 800К	УВП-М 1200К	УВП-М 2000К	УВП-М 3000К	УВП-М 4000К	УВП-М 5000К	УВП-М 7000К
2.1 Максимальная пропускная способность, м³/час	1200	1650	2400	3100	4450	5650	7550
2.2 Максимальный скоростной поток, м/с	42	42	43	34	31	32	34
2.3 Разрежение установки Рст, Па	1450	1700	1850	1950	2300	2350	2350
2.4 Диаметр входного патрубка, мм	100	120	140	180	225	250	280
2.5 Количество фильтров; шт.	1	1	1	2	3	3	4
2.6 Площадь фильтрования, м²	1,4	1,4	2,4	4,8	7,2	7,2	9,6
2.7 Номинальный среднемедианный размер улавливаемых частиц, мкм	30	30	30	30	30	30	30
2.8 Степень очистки воздуха не менее, %	99,9	99,9	99,9	99,9	99,9	99,9	99,9
2.9 Количество накопительных мешков, шт.	1	1	1	2	3	3	4
2.10 Объем накопительных мешков, м³	0,18	0,18	0,25	0,5	0,75	0,75	1
2.11 Уровень звуковой мощности (max), дБ	70	74	80	80	84	84	84
2.12 Диаметр колеса вентилятора, мм	330	380	380	380	415	430	450
2.13 Частота вращения вентилятора, об/мин	2860	2860	2860	2860	2860	2860	2860
2.14 Номинальная мощность, кВт	0,55	1,1	1,5	2,2	3	4	5,5
2.15 Максимальный потребляемый ток, А	1,31	2,42	3,3	4,6	6,2	7,9	10,7
2.16 Напряжение, В	380	380	380	380	380	380	380
2.17 Род тока питающей сети	переменный, трехфазный	переменный, трехфазный	переменный, трехфазный	переменный, трехфазный	переменный, трехфазный	переменный, трехфазный	переменный, трехфазный
2.18 Масса, кг (не более)	45	48	58	72	92	95	110
2.19 Габаритные размеры установки, мм: длина ширина высота	1040 600 1600	1040 600 1600	1040 600 2300	1450 600 2300	1370 1370 2300	1370 1370 2300	1370 1370 2300
2.20 Размеры тары, м: длина ширина высота	1,55 0,65 0,65	1,55 0,65 0,65	1,55 0,65 0,65	1,55 0,65 0,65	1,5 1,5 0,6	1,5 1,5 0,6	1,5 1,5 0,6
2.21 Масса брутто, кг (не более)	68	71	81	95	142	145	155

УВП-С

Установки вентиляционные пылеулавливающие серии УВП-С предназначены для удаления не склонных к слипанию материалов в продолжительном режиме работы, в условиях столярных (C) и лесопильных производств с обработкой пиломатериала естественной влажности.

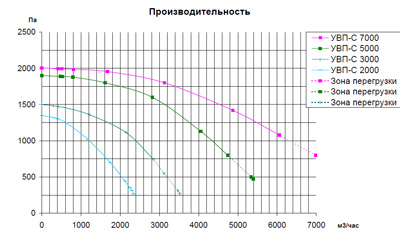

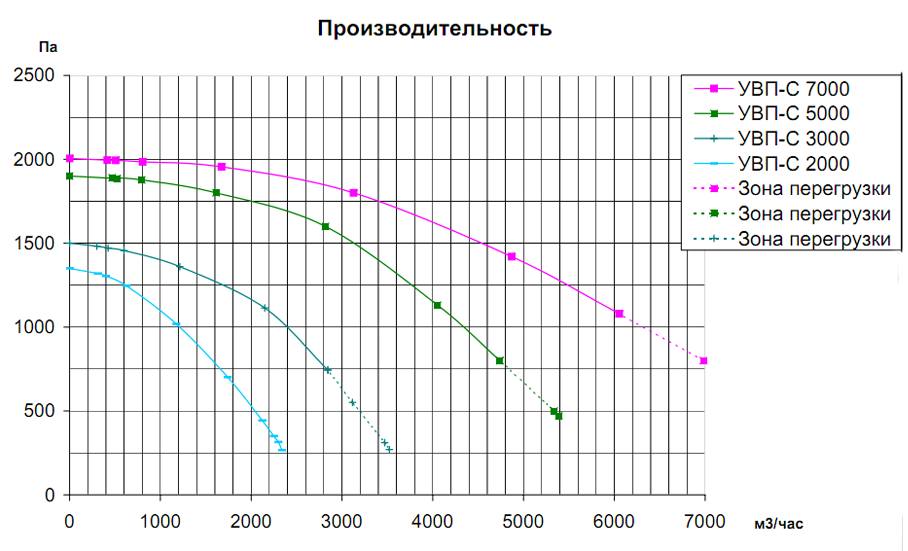

Технические характеристики УВП-С

Наименование параметра	УВП-С 2000К	УВП-С 3000К	УВП-С 5000К	УВП-С 7000К
2.1 Максимальная пропускная способность, м³/час	2300	3150	5300	7100
2.2 Максимальный скоростной поток, м/с	32	22	30	32
2.3 Разрежение установки Рст, Па	1350	1500	1900	2000
2.4 Диаметр входного патрубка, мм	160	225	250	280
2.5 Количество фильтров; шт.	1	2	3	4
2.6 Площадь фильтрования, м²	4,8	4,8	7,2	9,6
2.7 Номинальный среднемедианный размер улавливаемых частиц, мкм	30	30	30	30
2.8 Степень очистки воздуха не менее, %	99,9	99,9	99,9	99,9
2.9 Количество накопительных мешков, шт.	1	2	3	4
2.10 Объем накопительных мешков, м³	0,5	0,5	1	1
2.11 Уровень звуковой мощности (max), дБ	84	88	84	84
2.12 Диаметр колеса вентилятора, мм	315	335	380	400
2.13 Частота вращения вентилятора, об/мин	2860	2860	2860	2860
2.14 Номинальная мощность, кВт	2,2	3	4	5,5
2.15 Максимальный потребляемый ток, А	4,6	6,2	7,9	10,7
2.16 Напряжение, В	380	380	380	380
2.17 Род тока питающей сети	переменный, трехфазный	переменный, трехфазный	переменный, трехфазный	переменный, трехфазный
2.18 Масса, кг (не более)	62	75	95	110
2.19 Габаритные размеры, мм: длина ширина высота	1040 600 2300	1450 600 2300	1370 1370 2300	1370 1370 2300
2.20 Размеры тары, м: длина ширина высота	1,55 0,65 0,65	1,5 0,65 0,65	1,5 1,5 0,6	1,5 1,5 0,6
2.21 Масса брутто, кг (не более)	85	98	145	155
