Установки вентиляционные пылеулавливающие
промышленного назначения – серии С

Установки вентиляционные пылеулавливающие серии С, УВП-С предназначены для удаления не склонных к слипанию материалов и очистке воздуха в продолжительном режиме работы, в условиях столярных ( C ) и лесопильных производств с обработкой пиломатериала естественной влажности, а также применяются в производстве пластиковых, алюминиевых окон и дверей.

Установка осуществляет удаление стружек, опилок, крупнодисперсной пыли от оборудования путем их отсоса из зоны резания, дальнейшей фильтраций воздуха и накопления отходов в специальных мешках – накопителях. Степень очистки воздуха составляет 99,9%.

В установках серии С установлена усиленная крыльчатка открытого типа (КПД крыльчатки до 65%). Применяются для удаления, как сухого материала, так и материала естественной влажности в столярных и лесопильных производствах с размерами удаляемых элементов до 70 мм.

Регенерация фильтрующих элементов производится в ручную, встряхиванием или продувкой сжатым воздухом.

Конструкция установок состоит из: корпуса, с установленным электродвигателем и встроенной внутри крыльчаткой, фильтровальным мешком сверху и накопительным мешком снизу, на корпусе имеется патрубок для присоединения воздуховодов.

Особенности комплектации: в состав установок включены коллекторы, крепёжные соединительные элементы: болты, бандажи, рабочий инструмент, паспорт, руководство по эксплуатации. У всех установок в комплектацию входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

Особенность конструкции: возможность расположить корпус установки входным патрубком вверх или вниз; надёжная, устойчивая опорная конструкция. Установки эксплуатируются стационарно без специальных монтажных креплений, на ровных площадках.

Технические характеристики:

  • Степень очистки составляет воздуха – 99,9%.
  • Класс фильтра установки – F5
  • Минимальная величина улавливаемых частиц – 20 мкм
  • Эксплуатационный (рабочий) диапазон улавливаемых пылевых частиц от 0,12 мм и более.
  • Допустимая пылевая нагрузка на фильтры менее 6 г/м3 воздуха.
  • Интервал регенерации фильтров от 2 до 8 часов непрерывной работы.
  • Продолжительность регенерации фильтров 1- 3 минуты.
  • Срок службы оборудования – 7 лет

Наименование параметра

УВП-С 2000К

УВП-С 3000К

УВП-С 5000К

УВП-С 7000К

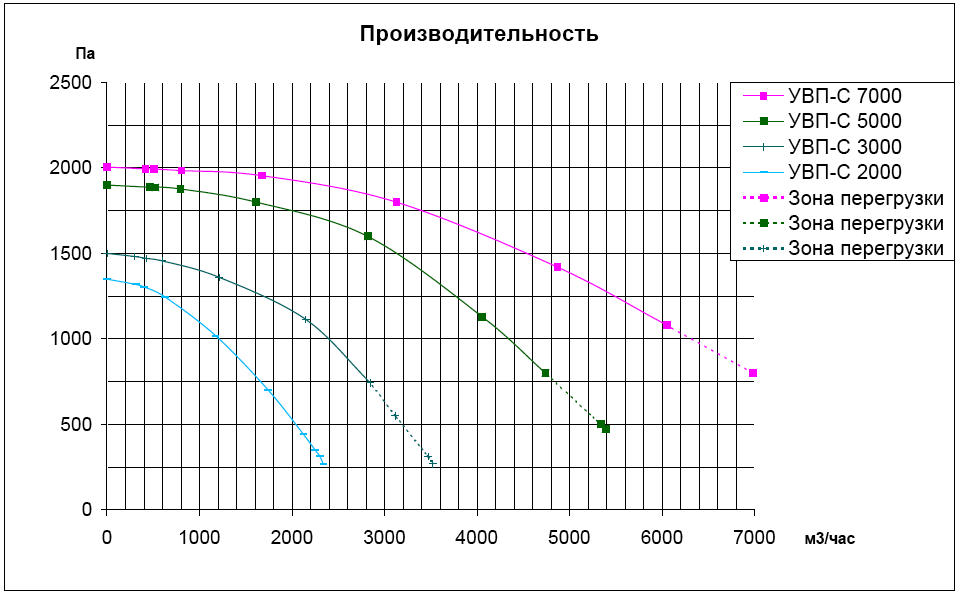

Производительность максимальная, м³/час

2300

3150

5300

7100

Максимальный скоростной поток, м/с

32

22

30

32

Разрежение установки Рст, Па

1350

1500

1900

2000

* Диапазон эксплуатационной производительности, м³/час

1100 - 1800

1500 -2300

2800 - 3700

3700 - 5000

Диаметр входного патрубка, мм

160

225

250

280

Диаметр и кол-во аспирационных входов

120 - 100

2 х 160

3 х 140

4 х 140

Объем накопительных мешков*кол-во, м³

0,25

0,25*2

0,25*3

0,25*4

Номинальная мощность, кВт

2,2

3

4

5,5

Напряжение, В

380

380

380

380

Масса, кг

62

75

95

110

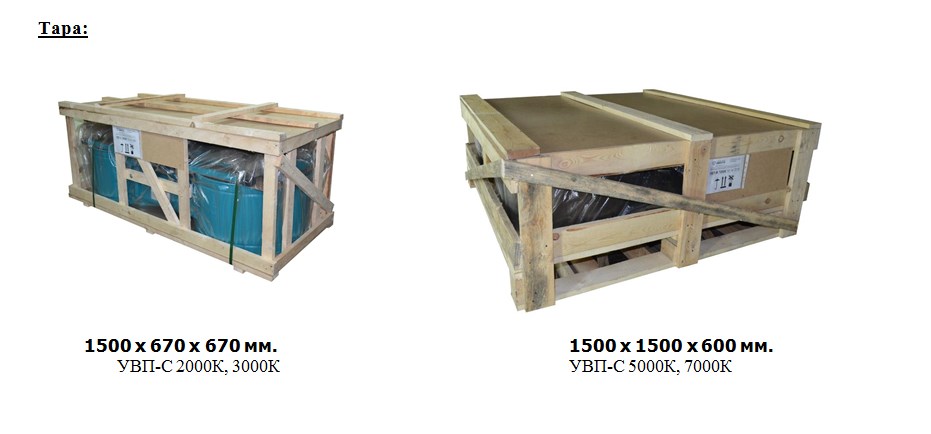

Размеры тары, м:
длина
ширина
высота


1,55
0,65
0,65


1,5
0,65
0,65


1,5
0,5
0,6


1,5
0,5
0,6

2.21 Масса брутто, кг

85

98

165

175

* Рекомендуем, при «предварительном» подборе установки воспользоваться характеристикой ДИАПАЗОН ЭКСПЛУАТАЦИОННОЙ ПРОИЗВОДИТЕЛЬНОСТИ, как информацией, в которой учитываются потери производительности в результате запылённости фильтров, наличия в присоединительной схеме сопротивлений воздуховодов и заборных устройств на станках. Данные указанные в диапазоне, не являются величиной фактической и носят рекомендательный характер.



Отличительные особенности установок

  1. Аспирационное оборудование промышленного назначения, для эксплуатации в продолжительном режиме работы.
  2. Фильтры –  использование фильтровального материала с каландрированной поверхностью значительно повышает эффективность очистки и увеличивает срок эксплуатации фильтровальных элементов. Класс фильтра F5
  3. Чистый воздух – Степень очистки воздуха составляет – 99,9%
  4. Высокие скоростные потоки всасываемого воздуха до 43 м/с.
  5. 100% экономия тепла за счёт циркуляции воздуха внутри помещения.
  6. Защита от перегрузок – установки комплектуются пускозащитным устройством – ПЗУ с автоматическим выключателем, магнитным пускателем, тепловым реле, что обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

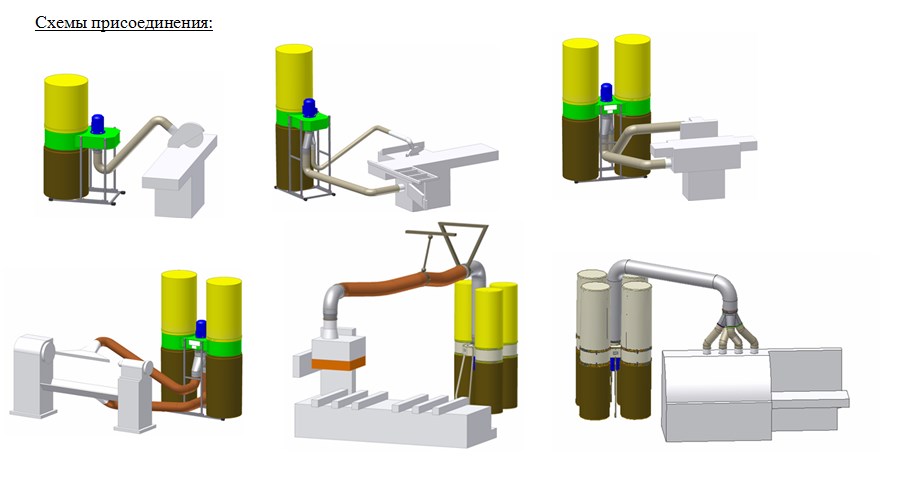

  7. Удобство подсоединения к станку – возможность расположения корпуса аспирационной установки входным патрубком вниз или вверх.
  8. Удобство при выгрузке – мешок-накопитель оснащен хомут-ремнём с замком имеющим регулировку натяжения и предусмотрены ручки, что позволяет осуществить его снятие и установку одним человеком.
  9. Длительный срок эксплуатации – использование материалов и комплектующих высокого качества, надёжное соединение конструкции с опорной рамой, детали установки покрыты ударопрочной, коррозионностойкой высокотемпературной порошковой краской.
  10. Виброизоляция – применение виброизоляционных опор позволяет уменьшить вибрацию и повысить устойчивость установки

Высокое качество – контроль качества на всех этапах производства, вся выпускаемая продукция сертифицирована.

Мы ориентированы на долгосрочную работу на рынке, даём гарантии качества всей выпускаемой продукции.



Примечания:

  • все установки предназначены для промышленного использования;
  • стружкоотсосы не предназначены для работ с оборудованием, в процессе работы которых образуется взрывоопасные газопылевые смеси;

Правила подбора стружкоотсоса:

При подборе установки следует обратить внимание на следующие параметры:
1.  Производительность, которую должна обеспечивать установка для нормальной работы станка (оборудования) (м3/час).
2.  Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
3.  Создаваемое разряжение на входе (Па).
4.  Количество патрубков и их геометрические параметры для подсоединения воздуховодов.

5. Наличие в комплектации электро-пусковой аппаратуры.

Для правильного выбора аспирационного оборудования необходимо произвести расчет пневмотранспортной магистрали или рекомендуем использовать упрощенную величину указанную как  ДИАПАЗОН ЭКСПЛУАТАЦИОННОЙ ПРОИЗВОДИТЕЛЬНОСТИ.
