Механизм шлюзовой серии МШ
промышленного назначения
Механизм шлюзовой предназначен для разделения зон отличающихся давлением воздуха, может быть установлен на выходе сыпучих продуктов из устройств: разгрузочных бункеров, шнеков, циклонов, пылеулавливающих, пневматических установок, фильтров и прочих, в которых давление воздуха может отличаться от атмосферного.
Помимо механизма герметизации разгрузочных камер, изделие также может использоваться в качестве барабанного (ячейкового) питателя или объемного дозатора для регулируемой подачи порошкообразных, зернистых, мелкокусковых материалов, таких как щепа, опил, стружка, пыль, мука и прочих подобных материалов не склонных к слипанию.
Климатическое исполнение - У, категория размещения 2 по ГОСТ 15150 при температуре окружающей среды от - 20 до + 35°С, для эксплуатации под навесом или в помещениях.
Вращение ячейкового ротора - одностороннее согласно направлению стрелки на корпусе изделия.
Реверс ячейкового ротора запрещен!
Высокое качество изделия подтверждается многолетним периодом работы данных шлюзовых механизмов.
Принцип работы: перемещаемый материал заполняет находящиеся вверху ячейки ротора через загрузочный патрубок. При повороте ротора заполненные ячейки переходят вниз, и материал высыпается через разгрузочный патрубок.
Герметичность затвора обеспечивается за счет плотного прилегания лопастей ячейкового ротора к внутренней поверхности корпуса. Лопасти ротора имеют увеличенный размер по длине, за счёт чего они прижимаются к цилиндрическим стенкам корпуса ротора, и обеспечивают уплотнение шлюзового механизма в продолжительном режиме работы. По мере износа лопастей их необходимо заменить.
Технические характеристики:
| Наименование показателей | МШ-150 | МШ-200 | МШ-250 |
|---|---|---|---|
| Производительность, не более, м3/час | 4,2* | 6* | 8* |
| Электрическое питание, В/Гц | 380/50 | 380/50 | 380/50 |
| Установленная мощность, кВт | 0,37 | 0,37 | 0,37 |
| Число оборотов ротора, об/мин | 29 | 29 | 29 |
| Насыпная плотность материала, не более, т/м3 | 0,4 | 0,4 | 0,4 |
| Присоединительный патрубок, d, мм | 160 | 225 | 250 |
| Температура материала, не более, °С | 90 | 90 | 90 |

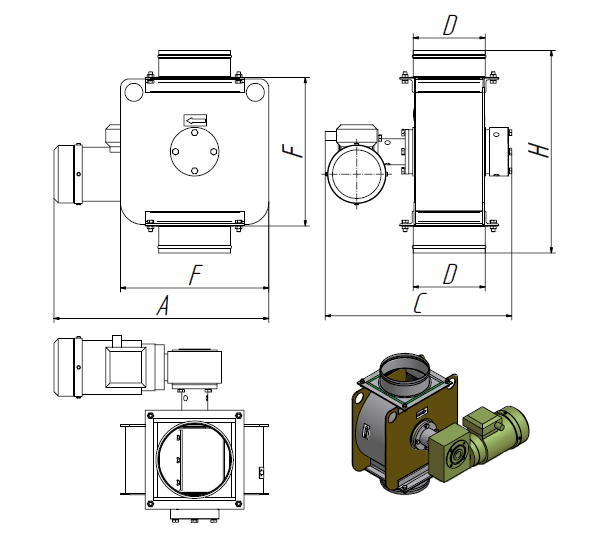

| Габаритные размеры, Д х Ш х В, мм | 480х420х450 | 505х470х500 | 530х520х550 |
| Масса, кг | 35 | 40 | 45 |
*Данные указаны по древесным материалам (стружка, опил, пыль). Точное значение устанавливается опытным путем, исходя из физических свойств конкретного материала.
