Пылеулавливающий агрегат Циклон серии УЦ-38 и ЦМ



Предназначен для очистки технологических выбросов от неслипающихся, неволокнистых пылей, используются для очистки воздуха от средне- крупнодисперсной сухой, легко очищаемой, пыли, выделяющейся во время металлообработки, деревообработки, работы с сыпучими материалами и прочих процессов.

Циклон эксплуатируется в различных системах очистки воздуха и аспирации, как правило, применяется в качестве фильтра грубой / предварительной очистки.

Температура перемещаемого воздушного потока не должна превышать +110 град С.

Очищаемый воздушный поток не должен содержать взрывоопасных смесей.

Корпус циклона изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.

Рабочее положение корпуса циклона – вертикальное.

При помощи кронштейна циклон может быть установлен на пол или закреплен на стену.



Циклоны серии ЦМ используются для очистки воздуха от средне- крупнодисперсной сухой, легко очищаемой, пыли, выделяющейся во время металлообработки, работы с сыпучими материалами и прочих процессов.

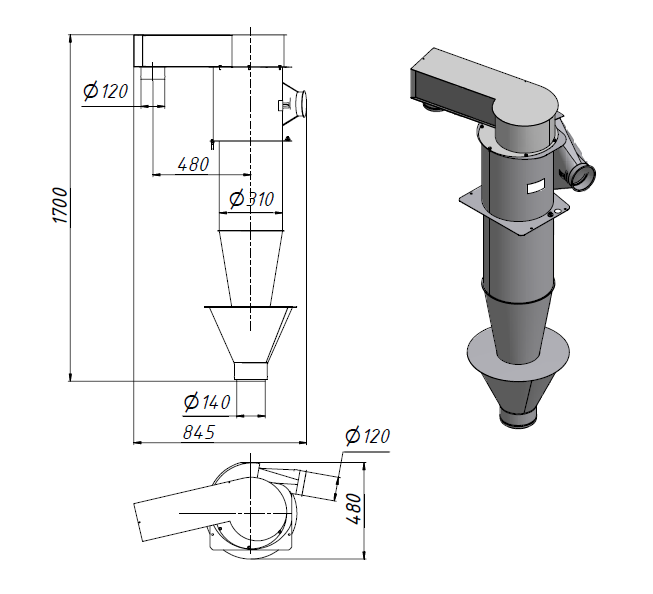

ЦМ-310

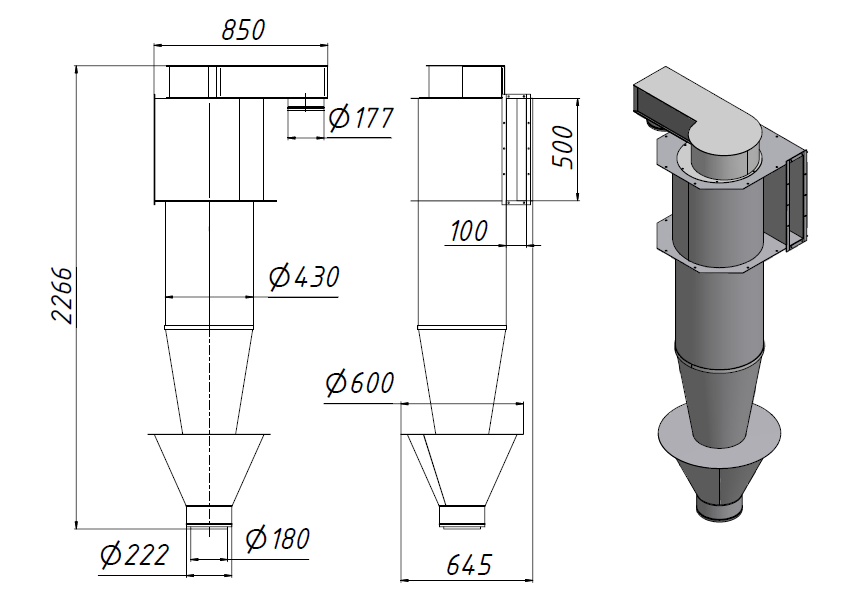

ЦМ-430








		Параметры
		ЦМ-310
		ЦМ-430




		Производительность по воздуху, м3/ч
		500-1100
		1100-2200




		Эффективность очистки, %
		81 – 93
		81 – 93




		Гидравлическое сопротивление, Па
		450-1000
		400-1300




		Размер входного патрубка, мм
		⌀ 120
		500*100




		Размер выходного патрубка, мм
		⌀ 120
		⌀ 180




		Масса нетто, кг
		25
		32




		Габаритные размеры, мм
		1700*480*845
		2267*645*850








Примечание

1. Оптимальная скорость воздушного потока на входном патрубке 12-17 м/с.







Циклоны серии УЦ-38  наиболее удачно зарекомендовали себя в работе с пневмотранспортом при транспортировании сухих опилок стружки и мелкодисперсной пыли. Показывают самые высокие показатели по эффективности пылеулавливания древесной пыли по сравнению с другими конструкциями циклонов. Наиболее удачная схема подключения циклона - работа под разряжением. При этом циклон комплектуется раскручивателем и вентилятор марки ВР устанавливается после циклона. Внизу циклона устанавливается шлюзовой механизм (затвор) или герметичный бункер.

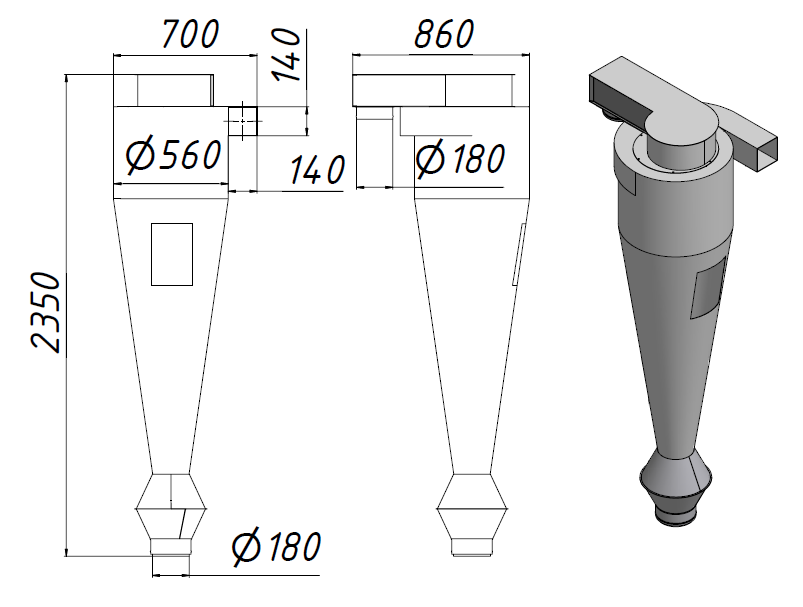

УЦ-38-560

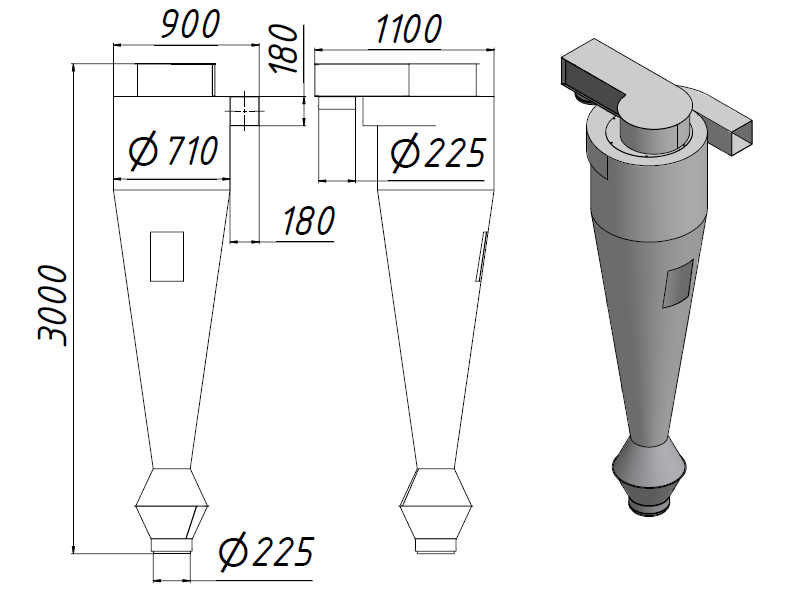

УЦ-38-710





Технические характеристики:





		Параметры
		УЦ-38-560
		УЦ-38-710




		Производительность по воздуху, м3/ч
		960-1200
		1400-1850




		Эффективность очистки, %
		92 – 98
		92 – 98




		Гидравлическое сопротивление, Па
		600-800
		450-800




		Размер входного патрубка, мм
		140*140
		180*180




		Размер выходного патрубка, мм
		⌀ 180
		⌀ 225




		Масса нетто, кг
		35
		47




		Габаритные размеры, мм
		2350х700х860
		3000х900х1100








Примечание

1.Оптимальная скорость воздушного потока на входном патрубке 14-18 м/с.
