Область применения:промышленная аспирация и очистка воздуха. Комплекс предназначен для удаления и очистки запылённого воздуха из зон обработки материалов при использовании методов сырой и сухой шлифовки. Комплекс осуществляет очистку воздуха при обработке материалов: металлов, твердосплавных напаек, материала стеллит, алюминия, кожи, резины, полиуретана.
Комплекс рекомендуется использовать для обслуживания станков шлифовальной группы, торцовочных станков, наждаков, заточных приспособлений, ручных шлифовальных машин, бор машин.
Ограничение в эксплуатации:
запрещается эксплуатация комплекса во взрывоопасных помещениях, а также с концентрацией мелкодисперсной пыли более 6 гр./м3 и величиной менее 30 мкм., с температурой частиц попадающих в циклон более +140 С0.
Комплект поставки комплекса:

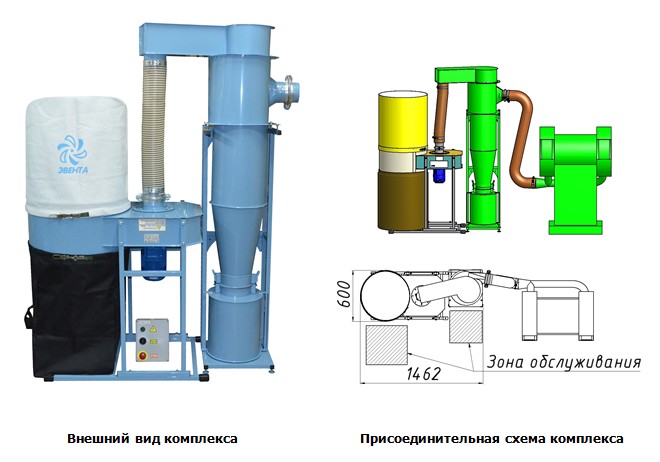

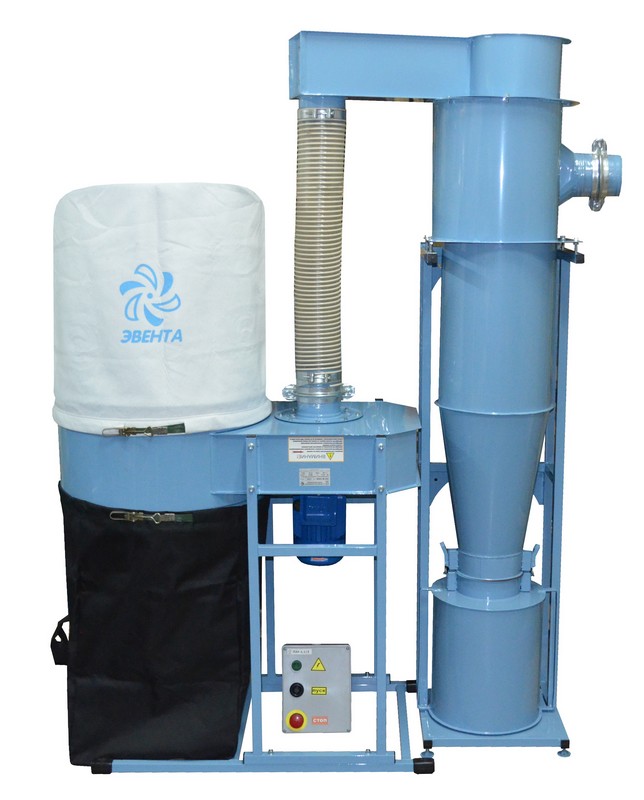

циклон ЦМ-310 с улиткой на стойке с баком-накопителем, установка УВП-М 800К или УВП-М 1200К (в зависимости от требуемой производительности) с пускозащитной электроаппаратурой и комплект воздуховодов, соединяющих циклон с УВП.
В комплектацию комплекса не включены воздуховоды, соединяющие станочное оборудование с циклоном.
Принцип работы:
Первоначально воздух попадает в циклон, в котором происходит осаждение крупных частиц в баке-накопителе, он же является искрогасителем, не позволяющим горячим крупным частицам попадать в фильтр тонкой очистки. На второй ступени воздух, очищенный от крупных частиц, попадает в установку УВП-М, в которой происходит окончательная очистка и возврат очищенного воздуха в помещение.
Технические характеристики комплекса
| Наименование параметра | УВП-М 800К и циклон ЦМ-310-А | УВП-М 1200К и циклон ЦМ-310-А |
|---|---|---|
| 01. производительность максимальная, м3/час | 800 | 1200 |
| 02. максимальный всасывающий поток, м/с | 28 | 30 |
| 03. разрежение установки Рст, Па | 1450 | 1700 |
| 04. диаметр патрубка циклона, мм | 120 | 120 |
| 05. минимальный среднемедианный размер улавливаемых частиц, мкм | 30 | 30 |
| 06. степень очистки воздуха не менее, % | 99,9 | 99,9 |
| 07. уровень звуковой мощности (max), дБ | 72 | 76 |
| 08. номинальная мощность, кВт | 0,55 | 1,10 |
| 09. максимальный потребляемый ток, А | 1,31 | 2,42 |
| 10. напряжение, В | 380 | 380 |
| 11. род тока питающей сети | переменный, трёхфазный | переменный, трёхфазный |
| 12. масса, кг (не более) | 83 | 86 |
| 13. габаритные размеры в сборе (длина/ширина/высота), мм | 1500/600/1910 | 1500/600/1910 |
| 14. размеры тары, м: (два грузовых места) - первое место (длинна/ширина/высота) - второе место (длинна/ширина/высота) | 1,55/0,65/0,65 1,90/0,65/0,65 | 1,55/0,65/0,65 1,90/0,65/0,65 |
| 15. масса брутто, кг (не более) | 132 | 135 |
Рекомендуемые правила подбора аспирации
1. Производительность, которую должен обеспечивать комплекс для удовлетворительной работы станка или оборудования (м3/час);2. Скорость воздушного потока в заборной части станка и воздуховоде до 20 м/с (с учётом аэродинамического сопротивления воздуховодов от станка до циклона);
3. Количество и суммарная площадь патрубков присоединяемых воздухозаборников шлифовального оборудования, должно соответствовать площади сечения на входе в циклон;
4. Обратить внимание на наличие в комплектации электро-пусковой аппаратуры;
5. Наличие сертификата на оборудование промышленного назначения в области очистки газов.
