Аспирационный комплекс «ЭВЕНТА»

Аспирационный комплекс «ЭВЕНТА» спроектирован для удаления стружки от четырёхсторонних строгальных станков расположенных в тёплых, отапливаемых помещениях. Работает по принципу централизованной внутрицеховой аспирации.
Рециркуляция теплого воздуха происходит, не покидая пределы производственного помещения, за счёт этого достигается полное сохранение тепла в помещении. Комплекс обеспечивает продолжительный режим работы без обслуживания оператором, в полном автоматическом режиме. Расчётный срок эксплуатации комплекса 10 000 часов.
Первый рабочий комплекс запущен в эксплуатацию в 2006 году.

Область применения

Мебельные и деревообрабатывающие производства.
Может применяться для обслуживания станков с ЧПУ, обрабатывающих центров. Обрабатываемые материалы: древесина всех пород, МДФ, ХДФ, ЛДСП, ОСП, ДВП.

Принцип работы

Аспирационный комплекс «ЭВЕНТА» производит отсасывание стружки и пыли из зоны резания станка. С помощью рукавных фильтров воздух очищается и возвращается в помещение. Фильтры оснащены системой автоматической регенерации. Отделенная стружка и пыль через шлюзовой механизм подается в пневмотранспортную систему и перемещается при помощи транспортного вентилятора, через циклон - разгрузитель в накопительный бункер, за пределы цеха. Бункер находится за пределами помещения, на рекомендуемом расстоянии 10 метров и в стоимость комплекса не включен.

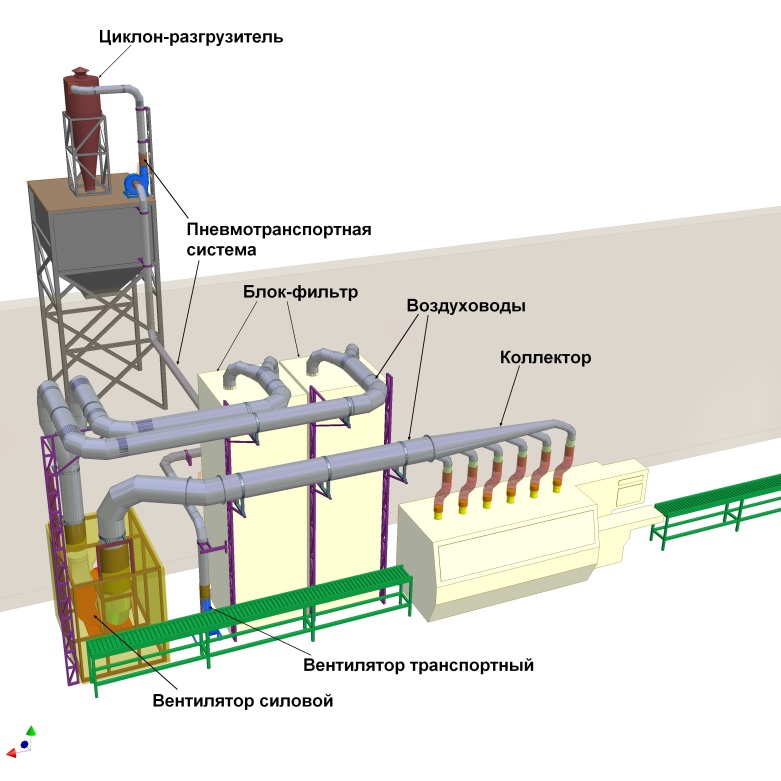

Аспирационный комплекс «ЭВЕНТА» состоит из:

  • блок- фильтра;
  • вентилятора силового;
  • циклона-разгрузителя;
  • вентилятора транспортного;
  • воздуховода, коллектора, соединительных элементов;
  • пневмотранспортной системы;
  • автоматики управления.

Комплекс работает непрерывно, в автоматическом режиме параллельно со станком, цикл работы силового вентилятора, фильтровального блока и станка взаимосвязан.

Технические характеристики

Наименование параметраЭВЕНТА-6ЭВЕНТА-10ЭВЕНТА-15
Производительность максмальная, м³/час6650998014970
Скорость воздушного потока на патрубке станка, м/с303030
Номинальный среднемедианный размер улавливаемых частиц, мкм303030
Степень очистки воздуха, %99,999,999,9
Мощность, кВт132331
Количество присоединительных патрубков 4 x 1406 x 1409 x 140
Пропускная способность по стружке, м3/ч57,510
Максимальная величина удаляемых элементов, мм454545
Габаритные размеры (в помещении), мм4500х2200х53006000х2300х53009000х2500х5300
Занимаемая площадь в помещении, м2142031

Особенности работы комплекса

  • Отдельно стоящий силовой вентилятор создаёт всасывающий воздушный поток на патрубках станка с требуемой скоростью 28- 30 м/с. Частотный преобразователь силового вентилятора производит плавный пуск электродвигателя и выводит вентилятор на запрограммированный режим работы. Комплекс работает непрерывно, в полном автоматическом режиме параллельно со станком.
  • В конструкции фильтровальных блоков комплекса «ЭВЕНТА» используются фильтрующие элементы рукавного типа, работающие по принципу сквозной продувки. Регенерация фильтров производится в установленные периоды без выключения работы силового вентилятора.
  • В корпусе фильтровального блока накопление отходов не происходит. Для обеспечения указанной функции непрерывно работает шлюзовой механизм.
  • Постоянная выгрузка отходов из фильтровального блока через шлюзовой механизм, пневмотранспортную магистраль в бункер-накопитель, исключает риск возникновения пожароопасной концентрации веществ, что делает данный комплекс безопасным в условиях мебельных, столярных и лесопильных цехов.
  • Пневмотранспортная магистраль осуществляет перекачивание отходов обрабатываемого материала от фильтровального блока, внутри помещения, до бункера-накопителя, за пределы здания. Магистраль закольцована и состоит из элементов: воздуховод, вентилятор, циклон-разгрузитель с шлюзовым устройством, возвратный воздуховод, элемент регулировки по производительности воздуха. Пневмотранспортная магистраль работает в непрерывном режиме.
  • Комплекс «Эвента» прошел испытания с 2-ух кратной перегрузкой по объёму удаляемой стружки.

Комлектация

НаименованиеЭВЕНТА-6ЭВЕНТА-10ЭВЕНТА-15
01Блок-фильтр, шт123
02Вентилятор-силовой, шт111
03Циклон-разгрузитель, шт111
04Вентилятор транспортный, шт111
05Воздуховоды, коллекторы, соединительные элементы, опорные кронштейны, компл.111
06Пневмотранспортная система, компл.111
07Пульт (автоматика) управления, шт111
08Тара, кол-во мест101417
09Вес брутто, кг230035004200
































































Варианты исполнения

ЭВЕНТА-6

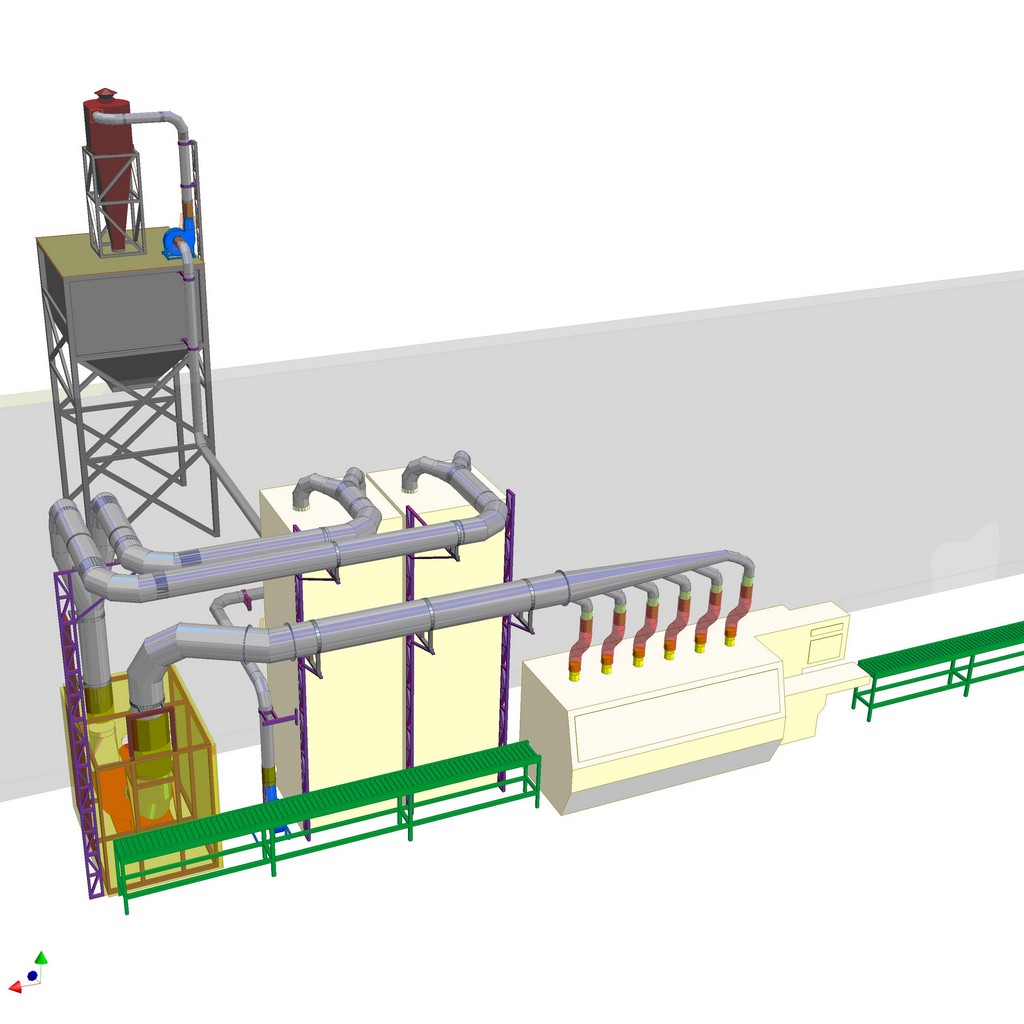

ЭВЕНТА-10

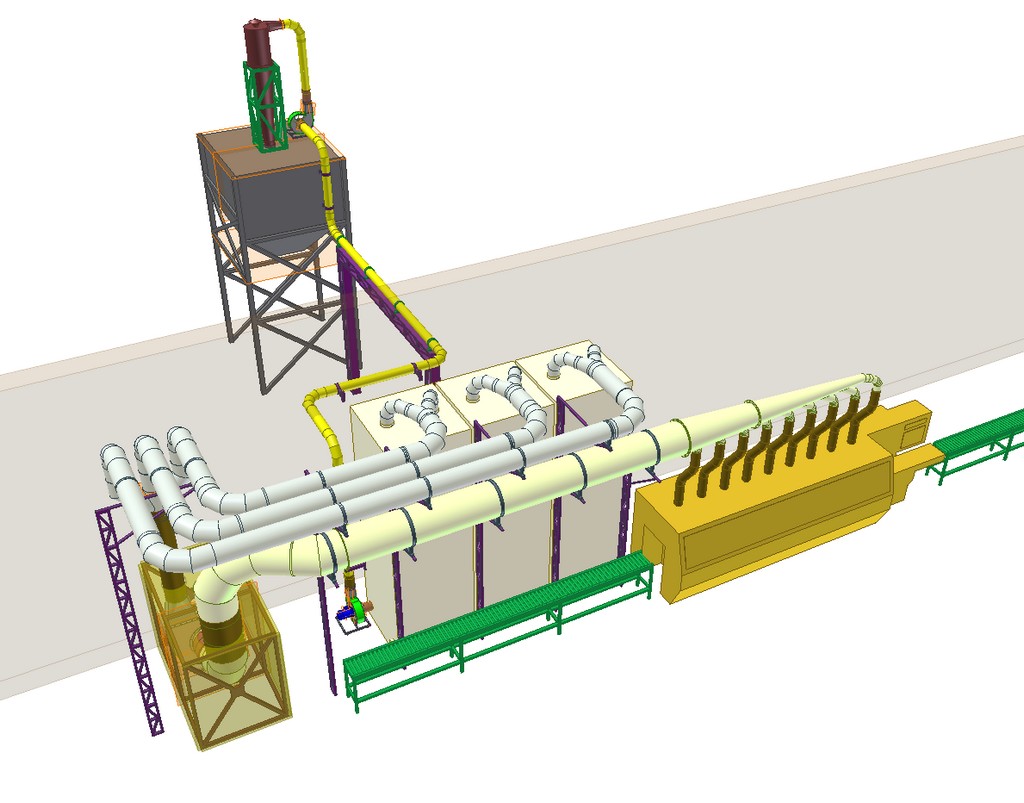

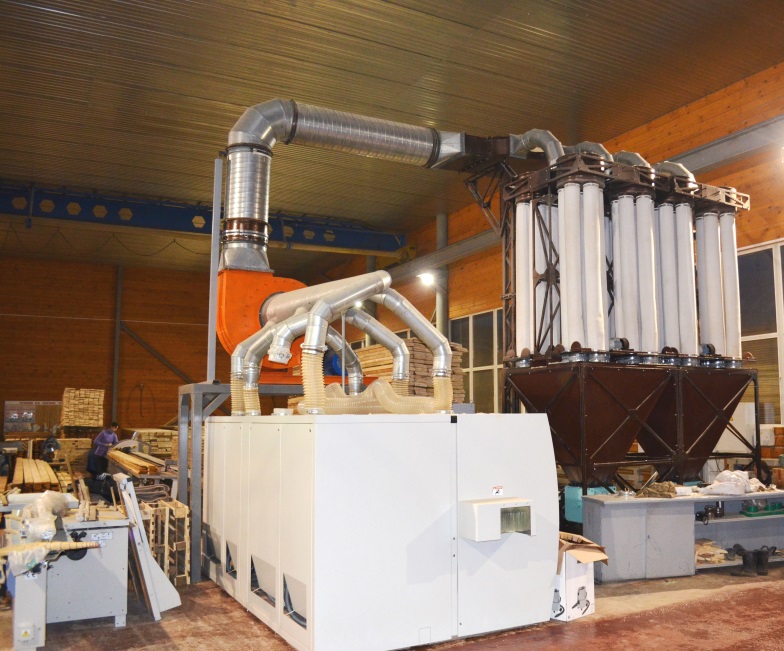

ЭВЕНТА-15
