Установки вентиляционные пылеулавливающие

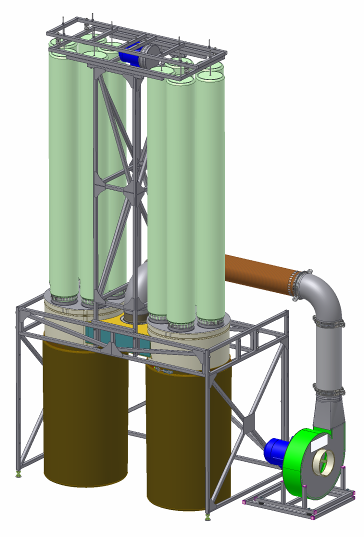

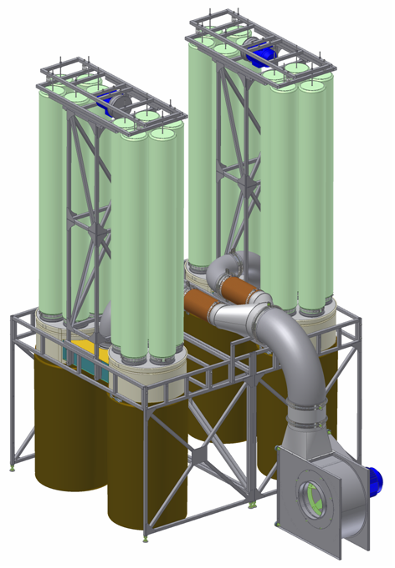

УВП-П 3000К, УВП-П 6000К
Установки вентиляционные пылеулавливающее, серии П предназначены для удаления сухой, не склонной к слипанию мелко-средне-крупнодисперсной пыли образующейся в процессе обработки ДСП, ДВП, ОСП, древесины, пластика, при фасовке сыпучих материалов.
Запыленный воздух отсасывается из рабочей зоны и, проходя через фильтрующие рукава установки, очищается и возвращается в помещение. Остаточная запыленность очищенного воздуха соответствует ГОСТ 12.1.055-88.
Пыль, отделенная фильтрами накапливается в накопительных мешках установки.
Регенерация фильтров производится их встряхиванием, цикл встряхивания автоматический и обеспечивается электросхемой пульта управления установки.
Цикл регенерации происходит в автоматическом режиме после каждой остановки вентилятора.
Область применения:
Установки применяются для обслуживания форматно-раскроечных станков, обрабатывающих центров с ЧПУ, шлифовальных, калибро-шлифовальных станков, пантографов и др. станков в столярных и мебельных цехах. В условиях единичного и мелкосерийного производства.
В комплектацию установки входит шкаф управления с пускозащитной аппаратурой, которая обеспечивает полную защиту электроагрегатов и подключенных силовых цепей от рабочих перегрузок.
Установки эксплуатируются стационарно без специальных монтажных креплений, на ровных площадках.
Комплектация:
|
Наименование параметра |
УВП-П 3000К |
УВП-П 6000К |
|---|---|---|
|
Блок фильтров П-3000 |
1 |
2 |
|
Вентилятор ВР |
1 / 2,2кВт |
1 / 5,5кВт |
|

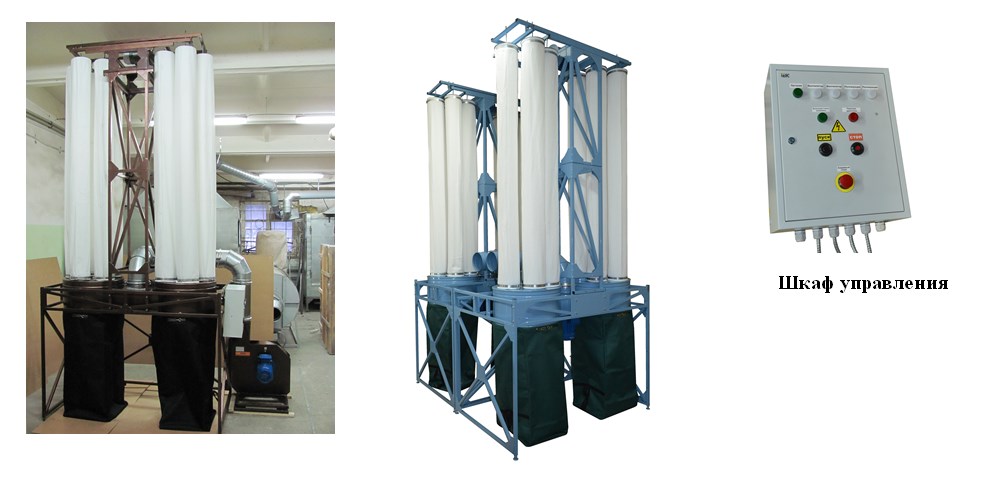

Шкаф управления |
1 |
1 |
|
Соединительные элементы (Блок-фильтр – Вентилятор), компл |
1 |
1 |
|
Паспорт, руководство по эксплуатации |
1 |
1 |
|
Тара |
1 |
1 |
Технические характеристики:
Степень очистки составляет воздуха – 99,9%.
Класс фильтра установки – F5.
Минимальная величина улавливаемых частиц – 10 мкм.
Допустимая пылевая нагрузка на фильтры менее 15 г/м3 воздуха.
Интервал регенерации фильтров от 1 до 4 часов непрерывной работы.
Продолжительность регенерации фильтров автоматическая, регулируется от 1- 3 минуты.
|
Наименование параметра |
УВП-П 3000К |
УВП-П 6000К |
|---|---|---|
|
1. Производительность максимальная, м³/час |
3000 |
6000 |
|
2. Площадь фильтрования, м², не менее |
12,5 |
25 |
|
3. Разрежение, создаваемое вентилятором, Па |
2570 |
3650 |
|
4. *Диапазон эксплуатационной производительности, м³/час |
1200-2200 |
2400-4000 |
|
5. Сопротивление фильтровального блока принимать в расчётах (статическое), Па |
1000 |
1000 |
|
6. Диаметр входа в вентилятор, мм |
180 |
280 |
|
7. Количество фильтрующих рукавов, шт |
10 |
20 |
|
8. Количество накопительных мешков, шт |
2 |
4 |
|
9. Объем накопительных мешков, м³ |
0,25*2 |
0,25*4 |
|
10. Частота вращения вентилятора, об/мин |
2860 |
2860 |
|
11. Номинальная мощность вентилятора, кВт |
2,2 |
5,5 |
|
12. Номинальная мощность встряхивателей, кВт |
1* 0,25 |
2* 0,25 |
|
13. Напряжение, В |
380 |
380 |
|
14. Вид установки агрегата |
Стационарный |
Стационарный |
|
15. Габаритные размеры, мм, не более: |
2100*1600*3350 |
2820*2100*3350 |
|
16. Масса, кг, не более |
150 |
400 |
|
17. Транспортные параметры: |
|
|
