Пылеулавливающий агрегат циклон ЦМ-310-А с улиткой-раскручивателем предназначен для очистки технологических выбросов от неслипающихся, неволокнистых пылей, используются для очистки воздуха от средне- крупнодисперсной сухой, легко очищаемой, пыли, выделяющейся во время металлообработки, деревообработки, работы с сыпучими материалами и прочих процессов.
Циклон эксплуатируется в различных системах очистки воздуха и аспирации, как правило, применяется в качестве фильтра грубой / предварительной очистки.
При применении в комплекте с установкой УВП-М 800К или УВП-М 1200К используется на участках заточки режущего инструмента, из стали, стеллита, твердого сплава, в обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла.
Осевая скорость воздушного потока должна быть не менее 12 м/сек. Температура перемещаемого воздушного потока не должна превышать +110 град С.
Очищаемый воздушный поток не должен содержать взрывоопасных смесей!!!
Корпус циклона изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды. Рабочее положение корпуса циклона – вертикальное. При помощи кронштейна циклон может быть установлен на пол или закреплен на стену.
Технические характеристики
| Параметры | Показатели |
|---|---|
| производительность по воздуху, м3/час | от 800 до 1800 |
| эффективность очистки, % | 90 |
| диаметр входного патрубка, мм, Па | 120 |
| масса нетто, кг | 35 |
| габаритные размеры, мм | 1910 x 1180 x 440 |
| масса брутто, кг | 55 |
| габаритные размеры тары, мм | 1920 х 670 х 670 |
Примечание:
1. Указана рекомендуемая производительность, потеря давления 800 Па;
2. Эффективность очистки от среднедисперсной кварцевой пыли с медианным диаметром частиц 10-40 мкм при номинальном расходе воздуха – до 75%, для крупнодисперсной пыли - 90%;
3. Указан вес циклона в обычном исполнении и без учета принадлежностей;

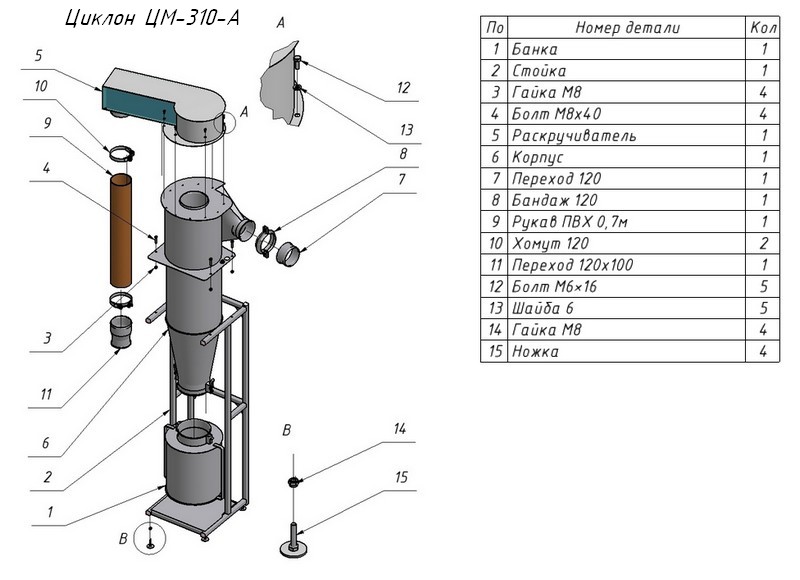

Комплект поставки
| № | Наименование | ед.изм. | кол-во |
|---|---|---|---|
| 01 | Циклон ЦМ-310-А | шт | 1 |
| 02 | Улитка-раскручиватель | шт | 1 |
| 03 | Кронштейн | шт | 1 |
| 04 | Бак-накопитель | шт | 1 |
| 05 | Переход d120-117 мм | шт | 1 |
| 06 | Бандаж d120 мм | шт | 2 |
| 07 | Шланг гофрированный ПВХ d120 мм | м.п. | 0.7 |
| 08 | Хомут d120 мм | шт | 2 |
| 09 | Паспорт, руководство по эксплуатации | шт | 1 |

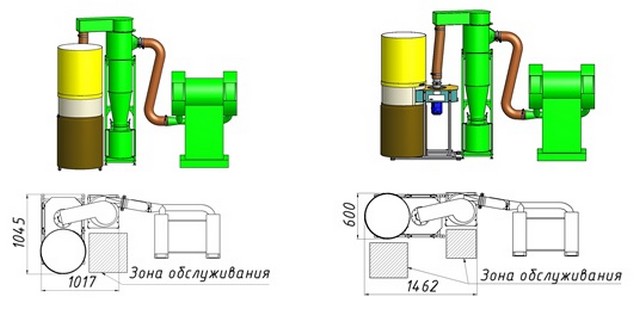

Схемы присоединения:
