предназначен для очистки технологических выбросов от неслипающихся, неволокнистых пылей, используются для очистки воздуха от средне- крупнодисперсной сухой, легко очищаемой, пыли, выделяющейся во время металлообработки, деревообработки, работы с сыпучими материалами и прочих процессов.
Циклон эксплуатируется в различных системах очистки воздуха и аспирации, как правило, применяется в качестве фильтра грубой/предварительной очистки.
Осевая скорость воздушного потока должна быть не менее 12 м/сек. Температура перемещаемого воздушного потока не должна превышать +110 град С.
Очищаемый воздушный поток не должен содержать взрывоопасных смесей!!!
Корпус циклона изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды. Рабочее положение корпуса циклона – вертикальное. При помощи кронштейна циклон может быть установлен на пол или закреплен на стену.
Технические характеристики
| Параметры | Показатели |
|---|---|
| производительность по воздуху, м3/час | от 1800 до 2900 |
| эффективность очистки, % | 90 |
| диаметр входного патрубка, мм, Па | 225 |
| диаметр выходного патрубка, мм, Па | 225 |
| масса нетто, кг | 43 |

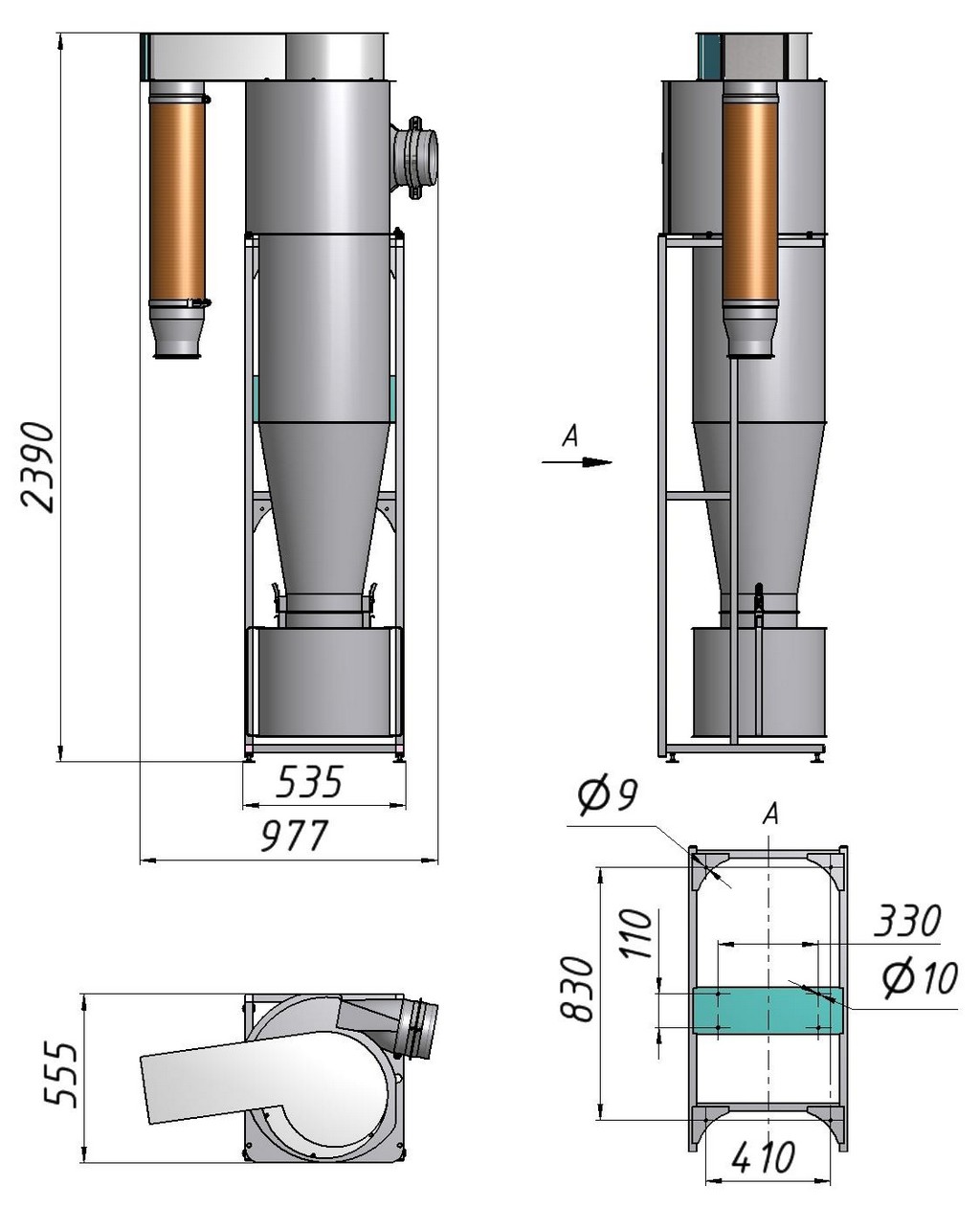

| габаритные размеры, мм | 2390 х 870 х 555 |
| масса брутто, кг | 58 |
| габаритные размеры тары, мм | 2300 х 670 х 670 |
Примечание:
1. Указана рекомендуемая производительность, потеря давления 800 Па;
2. Эффективность очистки от среднедисперсной кварцевой пыли с медианным диаметром частиц 10-40 мкм при номинальном расходе воздуха – до 75%, для крупнодисперсной пыли - 90%;
3. Указан вес циклона в обычном исполнении и без учета принадлежностей;

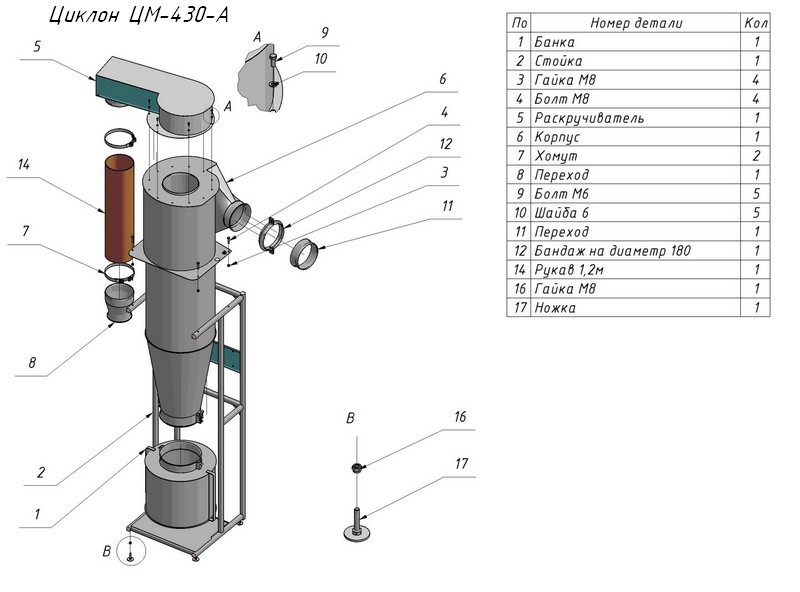

Комплект поставки
