Предназначена для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы. Установка предназначена для работы в условиях мебельного (М), столярного производств, для обслуживания пильных, торцовочных станков. Используется для металлообрабатывающих заточных станков с применением элементов искрогашения (дополнительно с установкой рекомендуется циклон ЦМ-310). Применяется в обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла. Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшую фильтрацию воздуха и накопление отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок) не должна превышать 45 мм. Соединение установки с оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Установка не предназначена для работы со станками обрабатывающими сырой (естественной влажности) материал.
Регенерация фильтрующих элементов производится в ручную, встряхиванием или продувкой сжатым воздухом.
Особенности комплектации: в состав установки включены крепёжные соединительные элементы: болты, бандажи, рабочий инструмент, паспорт, руководство по эксплуатации. В комплектацию установки входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.
Область применения:
1. Деревообработка, столярные производства;2. Производство мебели из ЛДСП, МДФ, ДВП, фанеры;
3. Производство пластиковых, алюминиевых окон и дверей;
4. На участках заточки режущего инструмента, из стали, стеллита, твердого сплава, с применением в комплекте с циклоном ЦМ-310;
5. Используется в обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла;
6. Допускаются к использованию в школьных, профессиональных учебных учреждениях при соблюдении дополнительных условий шумоизоляционной безопасности;
Схемы присоединения:
Технические характеристики:
Наименование параметра | Значение |
---|---|
01. Максимальная пропускная способность, м3/час | 1200 |
02. Максимальный скоростной поток, м/с | 42 |
03. Разрежение установки Рст, Па | 1450 |
04. Диаметр входного патрубка, мм | 100 |
05. Количество фильтров; шт. | 1 |
06. Площадь фильтрования, м2 | 1,4 |
07. Номинальный среднемедианный размер улавливаемых частиц, мкм | 20 |
08. Класс фильтра | F5 |
09. Степень очистки воздуха не менее, % | 99,9 |
10. Количество накопительных мешков, шт. | 1 |
11. Объем накопительных мешков, м3 | 0,18 |
12. Уровень звуковой мощности (max), дБ | 78 |
13. Диаметр колеса вентилятора, мм | 330 |
14. Частота вращения вентилятора, об/мин | 2860 |
15. Номинальная мощность, кВт | 0,55 |
16. Максимальный потребляемый ток, А | 1,31 |
17. Напряжение, В | 380 |
18. Род тока питающей сети | переменный, трехфазный |
19. Масса, кг (не более) | 45 |
20. Габаритные размеры, мм: длина ширина высота | 1040 600 1600 |
21. Размеры тары, м: длина ширина высота | 1,55 0,65 0,65 |
22. Масса брутто, кг (не более) | 68 |
Устройство и комплект поставки:

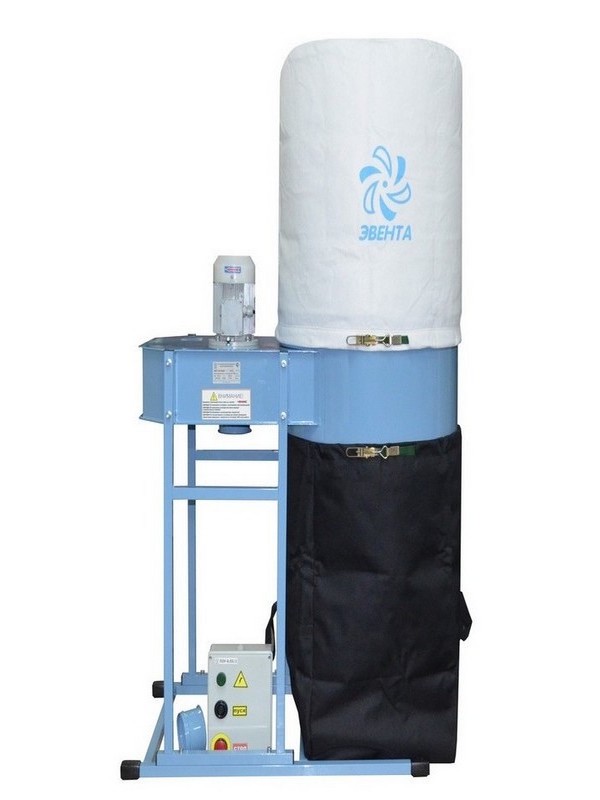

Комплектация УВП-М 800К:
Поз. | Кол-во | Обозначение |
---|---|---|
1 | 1 | Корпус в сборе с электродвигателем, крыльчаткой, патрубком |
2 | 1 | Обод |
3 | 1 | Основание |
4 | 1 | Фильтр М580х750/К |
5 | 1 | Мешок-накопитель М580х750 |
6 | 1 | Бандаж 100 |
7 | 2 | Ножка |
8 | 4 | Болт М5-6gх16 |
9 | 4 | Гайка М5 самоконтрящаяся |
10 | 2 | Стойка |
11 | 14 | Болт M8x35 |
12 | 16 | Шайба 8 |
13 | 2 | Гайка М8 самоконтрящаяся |
14 | 1 | ПЗУ (пускозащитное устройство) |
15 | 1 | Переход 98 |
Правила подбора установки:
При подборе установки следует обратить внимание на следующие параметры:1. Производительность, которую должна обеспечивать установка для нормальной работы станка (оборудования) (м3/час);
2. Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с);
3. Создаваемое разряжение на входе (Па);
4. Количество патрубков и их геометрические параметры для подсоединения воздуховодов;
5. Наличие в комплектации электро-пусковой аппаратуры;
Отличительные особенности установки:
01. Аспирационное оборудование промышленного назначения, для эксплуатации в продолжительном режиме работы;02. Фильтры – использование фильтровального материала с каландрированной поверхностью значительно повышает эффективность очистки и увеличивает срок эксплуатации фильтровальных элементов. Класс фильтра F5;
03. Чистый воздух – Степень очистки воздуха составляет – 99,9%;
04. Высокие скоростные потоки всасываемого воздуха до 43 м/с;
05. 100% экономия тепла за счёт циркуляции воздуха внутри помещения;
06. Защита от перегрузок – установки комплектуются пускозащитным устройством – ПЗУ с автоматическим выключателем, магнитным пускателем, тепловым реле, что обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок;
07. Удобство подсоединения к станку – возможность расположения корпуса аспирационной установки выходным патрубком вниз или вверх;
08. Удобство при выгрузке – мешок-накопитель оснащен хомут-ремнём с замком имеющим регулировку натяжения и предусмотрены ручки, что позволяет осуществить его снятие и установку одним человеком;
09. Длительный срок эксплуатации – использование материалов и комплектующих высокого качества, надёжное соединение конструкции с опорной рамой, детали установки покрыты ударопрочной, коррозионностойкой высокотемпературной порошковой краской;
10. Виброизоляция – применение виброизоляционных опор позволяет уменьшить вибрацию и повысить устойчивость установки;
11. Высокое качество – контроль качества на всех этапах производства, вся выпускаемая продукция сертифицирована;
Мы ориентированы на долгосрочную работу на рынке, даём гарантии качества всей выпускаемой продукции.
