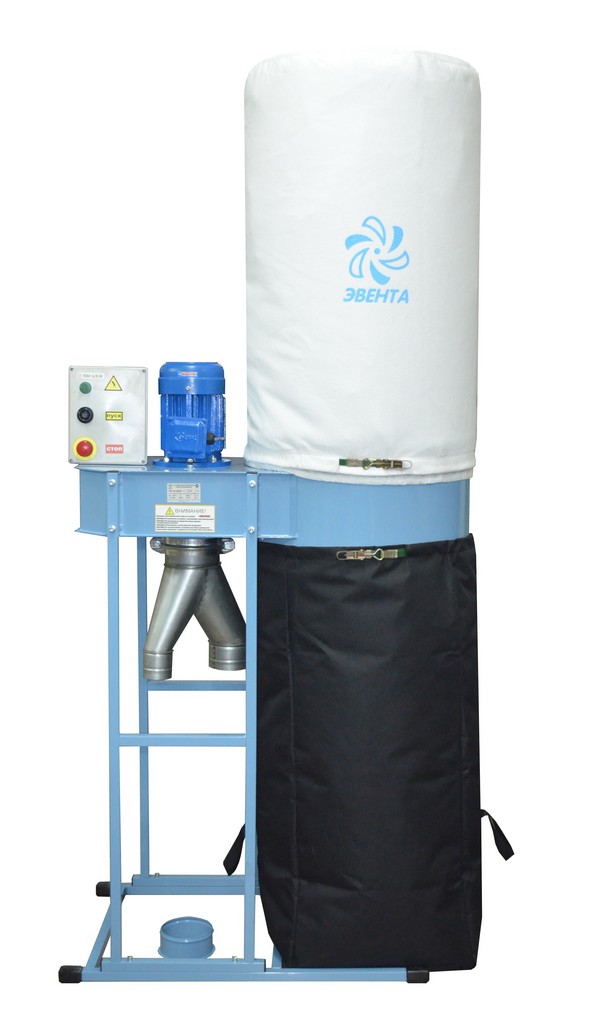

предназначена для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы, в условиях мебельных (М) и столярных производств.
Применяется для обслуживания станков форматно раскроечной группы, станков с ЧПУ, обрабатывающих центров с произодительностью по воздуху до 1800 м3/ час. Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшую фильтрацию воздуха и накопление отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок, ленты) не должна превышать 45 мм.
Соединение установки с оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи).
Установка не предназначена для работы со станками обрабатывающими сырой (естественной влажности) пиломатериал. Отсутствует функция уборки пола.
В комплектацию установки входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.
Область применения:
1. Деревообработка, столярные производства;2. Производство мебели из ЛДСП, МДФ, ДВП, фанеры;
3. Производство пластиковых, алюминиевых окон и дверей;
4. На участках заточки режущего инструмента, из стали, стеллита, твердого сплава, с применением в комплекте с циклоном ЦМ-430;
5. В обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла;
6. В школьных, профессиональных учебных учреждениях при соблюдении дополнительных условий шумоизоляционной безопасности;
Схемы присоединения:
Технические характеристики:
Наименование параметра | Значение |
---|---|
1. Максимальная пропускная способность, м3/час | 2400 |
2. Максимальный скоростной поток, м/с | 43 |
3. Разрежение установки Рст, Па | 1850 |
4. Диаметр входного патрубка, мм | 140 |
5. Количество фильтров; шт. | 1 |
6. Площадь фильтрования, м2 | 2,4 |
7. Номинальный среднемедианный размер улавливаемых частиц, мкм | 20 |
8. Класс фильтра | F5 |
9. Степень очистки воздуха не менее, % | 99,9 |
10. Количество накопительных мешков, шт. | 1 |
11. Объем накопительных мешков, м3 | 0,25 |
12. Уровень звуковой мощности (max), дБ | 80 |
13. Диаметр колеса вентилятора, мм | 360 |
14. Частота вращения вентилятора, об/мин | 2860 |
15. Номинальная мощность, кВт | 1,5 |
16. Максимальный потребляемый ток, А | 3,3 |
17. Напряжение, В | 380 |
18. Род тока питающей сети | переменный, трехфазный |
19. Масса, кг (не более) | 58 |
20. Габаритные размеры, мм: длина ширина высота | 1040 600 2450 |
21. Размеры тары, м: длина ширина высота | 1,55 0,65 0,65 |
22. Масса брутто, кг (не более) | 81 |
Устройство и комплект поставки:
Комплектация УВП-М 2000К
Поз. | Кол. | Обозначение |
---|---|---|
1 | 1 | Основание |
2 | 1 | Обод |
3 | 1 | Основаниеком |
4 | 1 | Фильтр МС580х1100/К |
5 | 1 | Мешок накопительный МС580х1100 |
6 | 1 | Бандаж 140 |
7 | 2 | Ножка |
8 | 4 | Болт М5-6gх16 |
9 | 4 | Гайка М5 самоконтрящаяся |
10 | 2 | Стойка |
11 | 1 | Коллектор 140-118х78 |
12 | 14 | Болт M8x35 |
13 | 16 | Шайба 8 |
14 | 2 | Гайка М8 самоконтрящаяся |
15 | 1 | ПЗУ (пускозащитное устройство) |
16 | 1 | Переход 138 |
Правила подбора установки:
При подборе установки следует обратить внимание на следующие параметры:1. Производительность, которую должна обеспечивать установка для нормальной работы станка (оборудования) (м3/час);
2. Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с);
3. Создаваемое разряжение на входе (Па);
4. Количество патрубков и их геометрические параметры для подсоединения воздуховодов;
5. Наличие в комплектации электро-пусковой аппаратуры;
Отличительные особенности установки:
01. Аспирационное оборудование промышленного назначения, для эксплуатации в продолжительном режиме работы;02. Фильтры – использование фильтровального материала с каландрированной поверхностью значительно повышает эффективность очистки и увеличивает срок эксплуатации фильтровальных элементов. Класс фильтра F5;
03. Чистый воздух – Степень очистки воздуха составляет – 99,9%;
04. Высокие скоростные потоки всасываемого воздуха до 43 м/с;
05. 100% экономия тепла за счёт циркуляции воздуха внутри помещения;
06. Защита от перегрузок – установки комплектуются пускозащитным устройством – ПЗУ с автоматическим выключателем, магнитным пускателем, тепловым реле, что обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок;
07. Удобство подсоединения к станку – возможность расположения корпуса аспирационной установки выходным патрубком вниз или вверх;
08. Удобство при выгрузке – мешок-накопитель оснащен хомут-ремнём с замком имеющим регулировку натяжения и предусмотрены ручки, что позволяет осуществить его снятие и установку одним человеком;
09. Длительный срок эксплуатации – использование материалов и комплектующих высокого качества, надёжное соединение конструкции с опорной рамой, детали установки покрыты ударопрочной, коррозионностойкой высокотемпературной порошковой краской;
10. Виброизоляция – применение виброизоляционных опор позволяет уменьшить вибрацию и повысить устойчивость установки;
11. Высокое качество – контроль качества на всех этапах производства, вся выпускаемая продукция сертифицирована;
Мы ориентированы на долгосрочную работу на рынке, даём гарантии качества всей выпускаемой продукции.
