предназначена для удаления сухих, не склонных к слипанию материалов в продолжительном режиме работы, в условиях мебельных (М) и столярных производств.
Применяется для обслуживания станков форматно раскроечной группы, станков с ЧПУ, обрабатывающих центров с произодительностью по воздуху до 2300 м3/час. Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшую фильтрацию воздуха и накопление отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок, ленты) не должна превышать 45 мм.
Соединение установки с оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи).
Установка не предназначена для работы со станками, обрабатывающими сырой (естественной влажности) пиломатериал. Отсутствует функция уборки пола.
В комплектацию установки входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.
Область применения:
1. Деревообработка, столярные производства;2. Производство мебели из ЛДСП, МДФ, ДВП, фанеры;
3. Производство пластиковых, алюминиевых окон и дверей;
4. На участках заточки режущего инструмента, из стали, стеллита, твердого сплава, с применением в комплекте с циклоном ЦМ-430;
5. В обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла;
6. В школьных, профессиональных учебных учреждениях при соблюдении дополнительных условий шумоизоляционной безопасности;
Схемы присоединения:
Технические характеристики:
| Наименование параметра | Значение |
|---|---|
| 1. Максимальная пропускная способность, м3/час | 3100 |
| 2. Максимальный скоростной поток, м/с | 34 |
| 3. Разрежение установки Рст, Па | 1950 |
| 4. Диаметр входного патрубка, мм | 180 |
| 5. Количество фильтров; шт. | 2 |
| 6. Площадь фильтрования, м2 | 4,8 |
| 7. Номинальный среднемедианный размер улавливаемых частиц, мкм | 20 |
| 8. Класс фильтра | F5 |
| 9. Степень очистки воздуха не менее, % | 99,9 |
| 10. Количество накопительных мешков, шт. | 2 |
| 11. Объем накопительных мешков, м3 | 0,5 |
| 12. Уровень звуковой мощности (max), дБ | 80 |
| 13. Диаметр колеса вентилятора, мм | 380 |
| 14. Частота вращения вентилятора, об/мин | 2860 |
| 15. Номинальная мощность, кВт | 2,2 |
| 16. Максимальный потребляемый ток, А | 4,6 |
| 17. Напряжение, В | 380 |
| 18. Род тока питающей сети | переменный, трехфазный |
| 19. Масса, кг (не более) | 72 |
| 20. Габаритные размеры, мм: длина ширина высота | 1450 600 2450 |
| 21. Размеры тары, м: длина ширина высота | 1,55 0,65 0,65 |
| 22. Масса брутто, кг (не более) | 95 |
Устройство и комплект поставки:

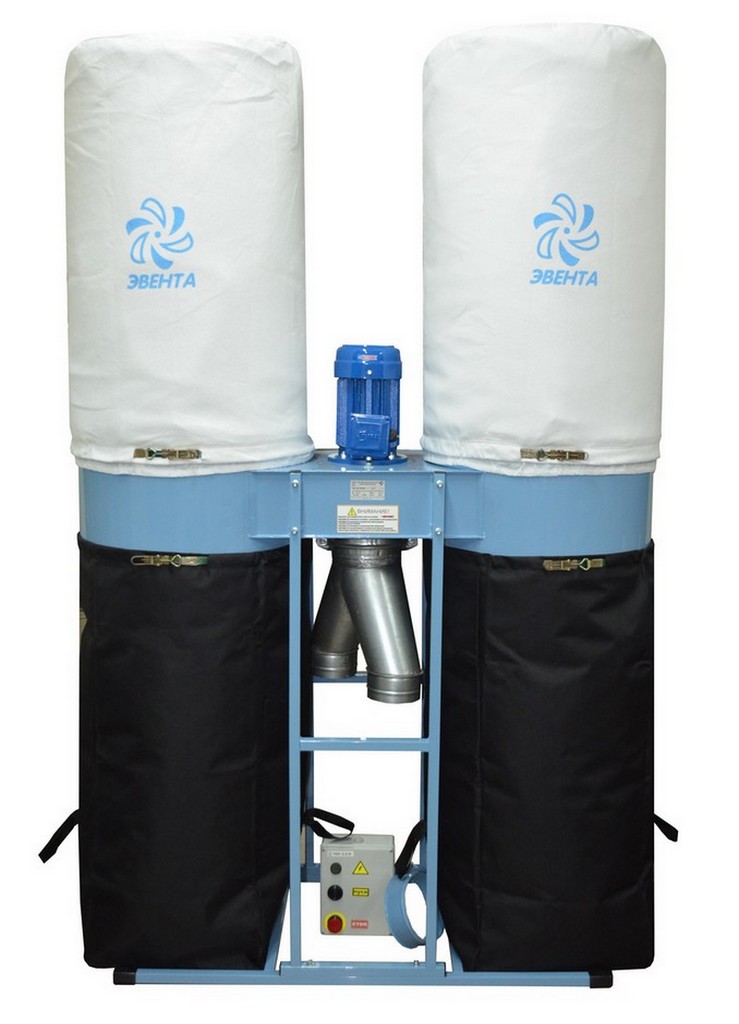

Комплектация УВП-М 3000К
| Поз. | Кол. | Обозначение |
|---|---|---|
| 1 | 1 | Основание |
| 2 | 2 | Обод |
| 3 | 1 | Корпус в сборе с электродвигателем, крыльчаткой, патрубком |
| 4 | 2 | Фильтр МС580х1100/К |
| 5 | 2 | Мешок накопительный МС580х1100 |
| 6 | 1 | Бандаж 180 |
| 7 | 1 | Коллектор 180-2х138 |
| 8 | 2 | Ножка |
| 9 | 4 | Стойка |
| 10 | 8 | Болт М5х16 |
| 11 | 8 | Гайка М5 самоконтрящаяся |
| 12 | 16 | Шайба 8 |
| 13 | 2 | Гайка М8 самоконтрящаяся |
| 14 | 14 | Болт M8x35 |
| 15 | 1 | ПЗУ (пускозащитное устройство) |
| 16 | 1 | Переход 178 |
Правила подбора установки:
При подборе установки следует обратить внимание на следующие параметры:1. Производительность, которую должна обеспечивать установка для нормальной работы станка (оборудования) (м3/час);
2. Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с);
3. Создаваемое разряжение на входе (Па);
4. Количество патрубков и их геометрические параметры для подсоединения воздуховодов;
5. Наличие в комплектации электро-пусковой аппаратуры;
Отличительные особенности установки:
01. Аспирационное оборудование промышленного назначения, для эксплуатации в продолжительном режиме работы;02. Фильтры – использование фильтровального материала с каландрированной поверхностью значительно повышает эффективность очистки и увеличивает срок эксплуатации фильтровальных элементов. Класс фильтра F5;
03. Чистый воздух – Степень очистки воздуха составляет – 99,9%;
04. Высокие скоростные потоки всасываемого воздуха до 43 м/с;
05. 100% экономия тепла за счёт циркуляции воздуха внутри помещения;
06. Защита от перегрузок – установки комплектуются пускозащитным устройством – ПЗУ с автоматическим выключателем, магнитным пускателем, тепловым реле, что обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок;
07. Удобство подсоединения к станку – возможность расположения корпуса аспирационной установки выходным патрубком вниз или вверх;
08. Удобство при выгрузке – мешок-накопитель оснащен хомут-ремнём с замком имеющим регулировку натяжения и предусмотрены ручки, что позволяет осуществить его снятие и установку одним человеком;
09. Длительный срок эксплуатации – использование материалов и комплектующих высокого качества, надёжное соединение конструкции с опорной рамой, детали установки покрыты ударопрочной, коррозионностойкой высокотемпературной порошковой краской;
10. Виброизоляция – применение виброизоляционных опор позволяет уменьшить вибрацию и повысить устойчивость установки;
11. Высокое качество – контроль качества на всех этапах производства, вся выпускаемая продукция сертифицирована;
Мы ориентированы на долгосрочную работу на рынке, даём гарантии качества всей выпускаемой продукции.
